Lignes
Les lignes peuvent être insérées dans un conteneur de mise en page (mais pas dans des cases de mise en page), puis sélectionnées, redimensionnées et déplacées à l’intérieur d’un conteneur de mise en page, propriétés assignées, et déplacées vers l’arrière et vers l’avant d’une pile d’items de mise en page consistant de cases de mise en page et d’autres lignes.
Insérer une ligne
Pour ajouter une ligne à un conteneur de mise en page, procédez comme suit :
1.Cliquez sur l’icône Insérer ligne dans la barre d’outils Insérer des Éléments Design.
2.Cliquez dans l’emplacement à l’intérieur du conteneur de mise en page là où vous voulez situer le point de départ de la ligne.
3.Sans lâcher le bouton de la souris, tirez la ligne du point de départ au point de terminaison souhaité. Puis, lâchez le bouton de la souris.
Une ligne noire sera insérée, avec un point à chaque fin de ligne indiquant respectivement les points de départ et de terminaison.
Sélectionner, déplacer et redimensionner une ligne
Dans la fenêtre principale, vous pouvez exécuter les fonctions glisser-et-déposer suivantes :
•Pour sélectionner une ligne, cliquez sur n’importe quelle partie de la ligne (le curseur devient une double flèche croisée lorsqu’il se trouve au-dessus de la ligne). Une fois qu’une ligne est sélectionnée, ses propriétés sont affichées dans la barre latérale des propriétés et peuvent y être éditées (voir capture d'écran ci-dessus).
•Pour déplacer une ligne, sélectionnez-la et glissez-la à l’emplacement souhaité. Vous pouvez aussi déplacer une ligne à gauche, à droite, vers le haut ou vers le bas en la sélectionnant, puis en appuyant sur la clé du curseur pour la direction requise.
•Pour redimensionner ou réorienter graphiquement une ligne, sélectionnez soit le point de départ ou le point de terminaison et repositionnez-le pour obtenir une nouvelle dimension et/ou orientation. Vous pouvez également redimensionner ou réorienter une ligne en appuyant sur Shift et les touches du curseur : les touches du curseur droite et gauche déplacent le point de terminaison droite à droite et à gauche, les touches du curseur haut et bas déplacent le point de terminaison droite respectivement vers le haut et vers le bas.
Propriétés de ligne

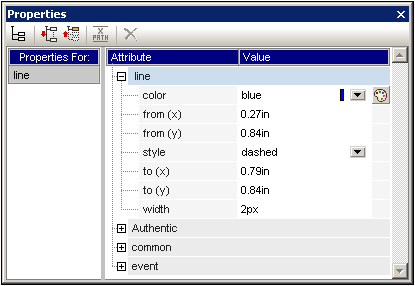

Quand une ligne est sélectionnée, ses propriétés sont affichées dans la barre latérale des Propriétés (capture d’écran ci-dessous), et les propriétés (recensées ci-dessous) peuvent être éditées dans la barre latérale. Vous pouvez aussi cliquer avec la touche de droite sur une ligne pour faire apparaître la barre latérale des Propriétés avec les propriétés de la ligne y incluses.
Les propriétés de ligne suivantes peuvent être éditées dans la barre latérale des Propriétés.
•Couleur : Spécifie une couleur pour la ligne. La valeur par défaut est noire.
•Taille et position : L’emplacement des points de départ et de terminaison de la ligne peut être spécifié utilisant un système de coordonnées x-y (horizontal-vertical). Le cadre de référence est créé avec le bord gauche supérieur du conteneur de mise en page ayant des coordonnées (x=0, y=0).
•Largeur : Spécifie l’épaisseur de la ligne.
Ordre des lignes et d’empilement
Quand une ligne est dans une pile consistant de cases de mises en page et autres lignes, elle peut être envoyée vers l’arrière ou vers l’avant utilisant les commandes de menu Ordre dans le menu contextuel de la ligne sélectionnée. En utilisant ces commandes, une ligne peut être triée comme suit : (i) relative à son voisin le plus proche sur la pile (les commandes Avancer et Reculer), ou (ii) relative à la pile entière (les commandes Bring to Front et Send to Back).
Dans la capture d’écran ci-dessus, l’ordre d’empilement de l’avant vers l’arrière est comme suit : case verte, ligne rouge, ligne noire, case bleue.
