Graphiques
Graphiques dans la SPS fournit une représentation graphique des données dans le document source XML. Dans un design SPS qui utilise XSLT 2.0 ou 3.0, un graphique est défini en spécifiant une séquence d’items pour chaque axe du graphique. StyleVision génère ensuite automatiquement le graphique dans les différents formats de sortie.
La table ci-dessous montre les types de graphiques pouvant être créés dans un design SPS et le type d'items de données nécessaires pour chaque axe du graphique. L’ensemble des données à utiliser pour chaque axe est spécifié séparément par une expression XPath.
Type de graphique | Axe X | Axe Y | Nombre de Séries (sur l'axe Z) |
Camemberts (2D, 3D) | Texte | Numérique | 1 |
Graphiques à barres non groupé (2D, 3D) | Texte | Numérique | 1 |
Graphiques à barres groupé (2D, 3D) | Texte | Numérique | > 1 |
Graphiques à ligne par catégorie | Texte | Numérique | 1 ligne = 1 série |
Graphiques à ligne de valeur | Numérique | Numérique | 1 ligne = 1 série |
Graphiques à aires et graphiques à aires superposées | Texte | Numérique | 1 zone = 1 série |
Graphiques chandeliers | Texte | Numérique | 3 ou 4 |
Jauge | — | Numérique | 1 |
Graphiques superposés | Texte | Numérique | = 1 ou > 1 par graphique |
Note : Les camemberts et les graphiques à jauge ont une série nominale unique qui ne nécessite pas de nom. Donc si un nom de série est saisi dans la sélection de données, il sera ignoré. Néanmoins, pour les graphiques à barres non groupés, le nom de la série unique, si présent est utilisé pour la légende. Pour les graphiques à jauge, outre l'ignorance d'une entrée de Nom de Série, la sélection de données de l'axe X est aussi ignoré ; seule la sélection de l'axe Y est utilisée pour les graphiques à jauge.
Note : Les Camemberts ne sont pas rendus dans la sortie de texte.
Insérer un Graphique
Le nœud de schéma XML dans lequel un graphique est créé dans le design sera le nœud contextuel des expressions XPath pour sélectionner les axes du graphique et d’autres données graphiques. Un graphique doit donc être inséré à l’intérieur d’un nœud contextuel approprié : une des expressions XPath correctes pour sélectionner les données requises peut être facilement construit.

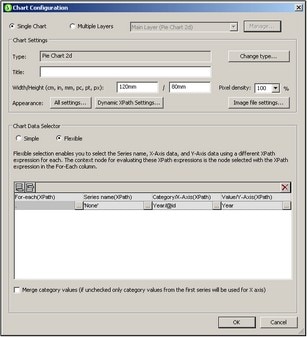

Pour insérer un graphique, cliquez avec la touche de droite dans l’emplacement requis et sélectionnez Insérer Graphique depuis le menu qui apparaît (ou utilisez la commande de menu Insérer | Insérer Graphique). De manière alternative, sélectionnez l’icône Insérer Graphique dans la barre d’outils de StyleVision, puis cliquez dans le design à l’emplacement où vous souhaitez insérer le graphique. Les méthodes d’insertion apparaissent dans le dialogue de configuration du graphique (capture d’écran ci-dessous).
Le dialogue de Configuration graphique contient trois parties :
•Un seul calque ou calques multiples: De multiples couches peuvent être sélectionnées pour créer des graphiques superposés, dans lesquels les multiples graphiques peuvent être présentés, l’un superposé sur l’autre en séquence de couches.
•Paramètres du graphique : Pour sélectionner le type de graphique et définir l'apparence du graphique
•Sélection des données du graphique : Pour sélectionner les données pour les différents axes du graphique en utilisant soit l'option simple, soit l'option souple
En cliquant sur OK dans le nouveau dialogue de table, le Camembert est inséré dans le design.
Éditer les paramètres de graphique et la sélection des données
Si vous souhaitez changer les paramètres de graphique ou une sélection de données de graphique après la création d'un graphique, cliquez avec le bouton de droite dans le design et sélectionnez Éditer les paramètres de graphique. Le dialogue de Configuration graphique de ce graphique s'ouvre (capture d'écran ci-dessus). Vous pouvez éditer les paramètres du graphique ou la sélection des données, puis cliquez sur OK pour terminer.
