Exemple : Graphiques à lignes
Dans cette section, nous discutons les graphiques à lignes (ou graphiques à lignes de catégorie) contenus dans le fichier SPS YearlySales.sps. Le design SPS est basé sur le schéma XML YearlySales.xsd et il utilise YearlySales.xml (capture d’écran ci-dessous) comme son fichier de travail XML. Tous les trois fichiers sont situés dans le dossier (Mes) Documents, C:\Documents and Settings\<username>\My Documents\Altova\StyleVision2025\StyleVisionExamples/Tutorial/Charts.
<?xml version="1.0" encoding="UTF-8"?> <Data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:noNamespaceSchemaLocation="YearlySales.xsd"> <ChartType>Pie Chart 2D</ChartType> <Region id="Americas"> <Year id="2005">30000</Year> <Year id="2006">90000</Year> <Year id="2007">120000</Year> <Year id="2008">180000</Year> <Year id="2009">140000</Year> <Year id="2010">100000</Year> </Region> <Region id="Europe"> <Year id="2005">50000</Year> <Year id="2006">60000</Year> <Year id="2007">80000</Year> <Year id="2008">100000</Year> <Year id="2009">95000</Year> <Year id="2010">80000</Year> </Region> <Region id="Asia"> <Year id="2005">10000</Year> <Year id="2006">25000</Year> <Year id="2007">70000</Year> <Year id="2008">110000</Year> <Year id="2009">125000</Year> <Year id="2010">150000</Year> </Region> </Data> |
Après avoir ouvert le fichier SPS dans StyleVision, basculez à l’Aperçu Authentic, et, dans la zone de liste déroulante Type de graphique (capture d’écran ci-dessous), sélectionnez Graphiques à lignes pour voir les graphiques à lignes.

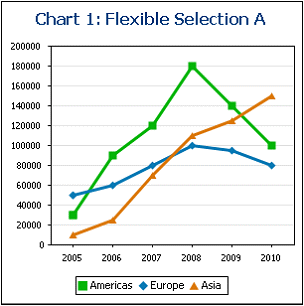

Les graphiques à lignes affichent les ventes annuelles pour chaque région (voir la capture d’écran ci-dessous). L’Axe X du graphique affiche les années, l’Axe Y affiche les unités vendues. Chaque graphique linéaire affiche les ventes d’une région pour la période de 2005 à 2010. La clé de la légende en bas indique quelle ligne représente quelle région.
Ce graphique a été créé à l’intérieur du nœud Données, qui est le parent des nœuds Region (se référer au fichier XML file ci-dessus). La sélection des données est indiquée dans la capture d'écran ci-dessous.
Veuillez noter les points suivants concernant cette sélection de données :
•Pour l’Axe Z (Séries Axis), nous sélectionnons le nom de la région (Region/@id).
•L’Axe X sélectionne les noms des années (Region/Year/@id) et l’Axe Y sélectionne les ventes de chaque année (contenu de l’élément Region/Year).
La sélection de données ci-dessus fait ceci : Pour chaque élément de Region, elle sélectionne un nom de séries (la valeur de l’attribut id de l’élément Region), puis génère l’Axe X pour la Region (utilisant la séquence obtenue avec les valeurs de des attributs Year/@id). Elle génère ensuite les valeurs de l’Axe Y (utilisant la séquence obtenue avec le contenu des éléments Year). Ceci est fait pour tous les trois éléments Region, en séquence, générant les graphiques linéaires affichés ci-dessus.
Pour plus d’information sur la sélection des données pour des axes variés, voir la section Règles pour la Sélection des données graphiques.
