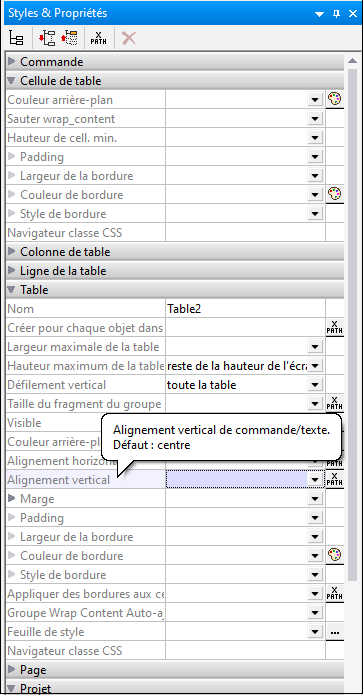

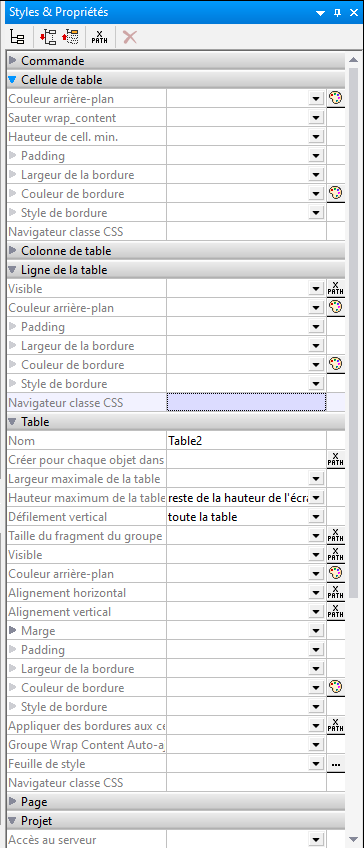

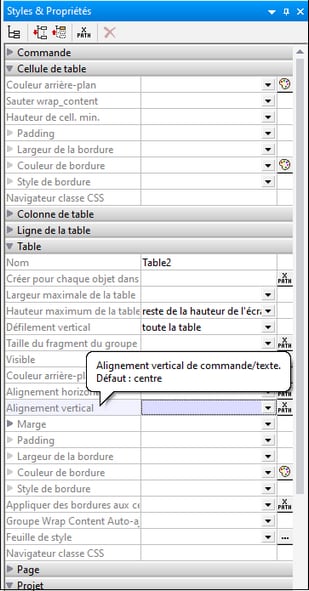

Certaines propriétés peuvent être définies pour les cellules, lignes et colonnes d'une table ainsi que pour la table toute entière. La capture d’écran ci-dessous affiche l’ensemble de propriétés qui sont disponibles pour les les tables statiques et les tables répétitives. La capture d’écran ci-dessous affiche les propriétés qui sont disponibles pour les tables dynamiques. Notez que les tables dynamiques ont un ensemble supplémentaire de propriétés Groupe de lignes de table. Ceci est dû au fait que la table dynamique définit de manière générale un groupe de lignes (groupe de lignes), où chaque ligne correspond à une seule instance du même élément. Par exemple, si chaque élément enfant Personne d’un élément Bureau correspond à une ligne de la table, alors tous les éléments Personne ensemble constituent ce groupe de lignes.



Les propriétés de table sont discutées en détail dans la description du contrôle de table. Dans cette section, nous discutons ces propriétés de table qui sont uniques à MobileTogether ou sont gérées de manière unique.

mtdtableproperties_zoom70   mtdtablepropertiesdynamic_zoom85



Propriété : Répétitive

La propriété Repeating est disponible pour les tables répétitives (toute la table se répète) et les tables statiques. Elle prend une valeur booléenne (true ou false) et détermine si la table est répétitive ou statique. La propriété n’est pas disponible pour les tables dynamiques.



La valeur de cette propriété est automatiquement attribuée au moment de la création d'une table répétitive ou statique. Une table répétitive a une propriété Répétitive vraie, alors qu'une table statique a une propriété Répétitive fausse. Après la création d'une table en tant qu'un type particulier (répétitif ou statique), son type peut être changé en modifiant la valeur de la propriété Répétitive de la table.



Propriété : Créer pour chaque élément dans

La propriété Créer pour chaque élément dans est disponible pour les tables de tous types et pour les groupes de lignes de table (dans les tables dynamiques). Elle précise le nombre de fois que la table ou le groupe de lignes de table est recréé. Ce nombre est égal au nombre des éléments dans la séquence retournée par l'expression XPath de la propriété. L'expression peut retourner deux types de séquences :



Nœuds provenant d'une arborescence de source de page. Il s'agit d'une alternative pour associer une table répétitive (ou un groupe de ligne de table) avec un nœud de source de page ; une association réalisée en glissant/déposant le nœud dans la table. Une expression XPath de ce type permet aussi plus de flexibilité dans la sélection de nœud. Par exemple, l'expression XPath $XML1/Offices/Office[@location='US'] retourne une séquence de nœuds Office qui ont un attribut de @location='US'. Le filtre US ne peut pas être appliqué en utilisant la méthode alternative pour déposer le nœud Office dans la table. Néanmoins, ce filtre peut être achevé avec la propriété Créer pour chaque élément dans.

Éléments sans lien avec l'arborescence de source de page. Par exemple, dans le mois d'octobre 2014, l'expression to subsequence(age-details(xs:date("2014-01-01")), 2, 1) retourne une séquence à neuf éléments ; concrètement les entiers de 1 à 9, qui correspond au nombre des mois qui se sont écoulés entre le 1er janvier 2014 et un jour en octobre 2014. Cela est dû au fait que l'expression XPath de base est to X. Et X (conformément à la fonction subsequence) est le deuxième élément de la séquence à trois éléments retournée par la fonction age-details. Cette dernière retourne l'"âge" du jour actuel (dans notre mois d'octobre 2014) par rapport à la saisie de la date (1er janvier 2014) en termes de séquence de trois items : années, mois, jours (donc dans notre cas 0 années, 9 mois et XX jours). Le deuxième élément de la séquence à trois éléments est le nombre de mois dans l'âge, donc 9. Puisque la séquence retournée contient neuf éléments (la plage allant de 1 à 9), la table sera créée neuf fois.



Note :si vous souhaitez prévisualiser les résultats des expressions XPath, exécutez le simulateur intégré de MobileTogether Designer (Exécuter | Simuler flux de travail), et dans le dialogue du Simulateur qui apparaît, cliquer sur Évaluer XPath, puis Évaluateur.



Activer Glisser ligne dans les tables avec des lignes dynamiques

Une table avec des lignes répétitives consiste en de multiples lignes, dont chacune correspond à une instance de l’élément de données répétitif que nous appelons une ligne de données. Par exemple, un groupe de lignes Personne contiendrait généralement de multiples lignes de données Personne qui apparaissent dans un ordre spécifique. L’utilisateur final pourrait vouloir réarranger les lignes de données Personne et ferait ceci généralement en glissant la ligne de données à sa nouvelle position. Dans le design, vous pouvez activer Glisser ligne et définir les actions à exécuter lorsque la ligne glissée a été déposée à son nouvel emplacement. Vous pouvez activer Glisser ligne en utilisant les propriétés suivantes :



Propriétés Groupe de lignes de table : Propriété Pouvant être glissé. Si la propriété est définie comme false, alors Glisser ligne est désactivée. Si la propriété est définie comme true, alors l’utilisateur final peut glisser toute ligne de données vers un nouvel emplacement, en appuyant d’abord longtemps ou en cliquant longtemps partout dans la ligne de données jusqu’à ce que le mode Glisser soit activé, puis en glissant la ligne vers son nouvel emplacement dans la table. Vous pouvez éviter de cliquer longuement en définissant la propriété Glisser la ligne de manière instantanée de tout bouton dans le groupe de ligne comme true. Dans ce cas, l’utilisateur final peut glisser immédiatement. Si vous définissez la valeur de la propriété Draggable à true, alors une fenêtre popup apparaît en demandant si vous voulez que MobileTogether définisse les actions de réarrangement. Sauf si vous voulez assigner d’autres actions instead pour réarranger les actions, sélectionnez Oui.

Propriétés Groupe de lignes de table : Propriété Mouvements. Cette propriété vous permet de définir des actions à exécuter quand la ligne de données est déposée à son nouvel emplacement ou balayée. Par exemple, quand une ligne est déposée à son nouvel emplacement, le nouveau tri est affiché dans l’interface, mais les données sous-jacentes ne sont pas automatiquement réarrangées. Si vous voulez que ceci arrive, les actions doivent être explicitement définies à cette fin. Si, par exemple, une ligne Person a été déplacée par l’utilisateur final de la position 1 à la position 5 dans l’affichage et que vous souhaitez donc déplacer l’élément correspondant Person dans les données sous-jacentes dans le nouvel emplacement, alors des actions à cette fin doivent être spécifiées. Vous pouvez laisser MobileTogether définir automatiquement le réarrangement des actions (voir la puce précédente) ou vous pouvez définir les actions elles-mêmes. De manière alternative, vous pouvez laisser MobileTogether définir le réarrangement des actions et ensuite modifier ou augmenter ces actions.



Notez que cette fonction s’applique uniquement aux groupes de lignes du niveau supérieur des tables dynamiques.



Les propriétés Pouvant être glissé et Mouvements sont décrites dans le chapitre Contrôle de table. La propriété Glisser la ligne de manière instantanée est une propriété du contrôle bouton et est décrite avec les autres propriétés de bouton.



Balayer des actions pour les lignes dynamiques

Vous pouvez définir les actions à exécuter quand l’utilisateur final balaye vers la gauche ou la droite une lignes de données d’un groupe de lignes. Vous pouvez définir des actions de balayage en utilisant les propriétés Balayer vers la gauche et Balayer vers la droite du Groupe de lignes de table (voir la capture d’écran ci-dessous).

MTDTableRowGroupPropsSwipe

Définir les actions d’un événement Swipe consiste en les points suivants :



Définir la propriété Activé comme true.

En balayant, un string de texte et une icône peuvent être affichés dans la ligne balayée. Définir les propriétés correspondantes conformément à ce que vous souhaitez afficher (voir la capture d’écran ci-dessus). L’icône est sélectionnée d’un ensemble d’icônes disponibles.

Définir une ou plusieurs actions à exécuter sur balayage. Le dialogue des Actions pour le balayage est accédé par le biais de la propriété Mouvements ou du bouton Dialogue supplémentaire de la propriété Balayer à gauche/droite. Dans la capture d’écran ci-dessus, vous pouvez voir qu’une action Imprimer vers fichier a été définie pour la propriété Balayer à gauche.



Notez que cette fonction s’applique uniquement aux groupes de lignes du niveau supérieur des tables dynamiques.



Ces propriétés sont décrites dans les chapitre Contrôle de table :



fusion et couverture des lignes/colonnes

Pour fusionner des lignes ou des colonnes multiples, sélectionner, respectivement, la ligne ou la colonne dans le design que vous souhaitez couvrir et utilisez la commande Join appropriée depuis le menu contextuel, le menu de table ou la barre d'outils de l'application. La ligne/colonne sélectionnée sera fusionnée avec la ligne/colonne adjacente que vous avez choisie. Si les lignes ou colonnes fusionnées sont, respectivement dans un groupe de ligne ou un groupe de colonne (qui ont été créés pour des lignes ou colonnes dynamiques), ensuite la fusion a lieu dans chaque instance du groupe, et la ligne/colonne fusionnée est affichée dans chaque groupe.



Dans le cas des colonnes dynamiques, un type de fusion de colonne supplémentaire est disponible : la couverture (spanning). Les colonnes de tous les groupes de colonnes sont couvertes dans une seule colonne, que le groupe de colonnes dans le design consiste en une ou plusieurs colonnes. Pour ce faire, définir la propriété Couvre les groupes de colonnes (disponible dans le Volet Styles & Propriétés) sur true. Cette propriété est uniquement disponible dans la première colonne d'un groupe de colonnes. Elle prend la valeur true ou false. Le réglage par défaut est false. Si la propriété est définie sur true, alors, dans la sortie, toutes les colonnes du groupe de colonnes sont couvertes, résultant en une seule colonne.



La table ci-dessous montre un design consistant en un groupe de colonnes contenant deux colonnes qui ne sont pas couvertes. Le groupe de colonnes est associé avec l'élément Node.



Groupe de colonne dans le design, correspond à l'élément répétitif Node. Non couvert



Colonne-1 dans design

Colonne-2 dans design



Dans la sortie, le groupe de colonnes est répété pour chaque instance de Node. En résultat, deux colonnes sont créées pour chaque élément Node, comme montré dans la table ci-dessous.



Node[1]
Column-1

Node[1]
Column-2

Node[2]
Column-1

Node[2]
Column-2

...

Node[n]
Column-1

Node[n]
Column-2



Si le groupe de colonnes dynamiques était couvert, en définissant la propriété Couvre les groupes de colonnes sur true, alors d'effet dans le design sera comme si les deux colonnes étaient fusionnées (voir table ci-dessous). Les propriétés et le contenu de la colonne résultante seront ceux de la première colonne.



Groupe de colonne dans le design, correspond à l'élément répétitif Node: couvert



Colonne-1 dans design englobe Colonne-2



Dans la sortie, le groupe de colonnes s'étend sur toutes les instances de Node. En résultat, il n'y aura qu'une seule colonne pour toutes les instances de Node, tel que montré dans la table ci-dessous. Si le contenu de la colonne est sélectionné dynamiquement par le biais d'une expression XPath qui localise les éléments Node, alors une erreur sera retournée.



Node[1 to n]
Column-1s’étend pour couvrir toutes les instances de Node



Lorsque des colonnes dynamiques sont couvertes, vous pouvez imaginer que le processus de transformation a lieu en deux étapes : (i) Dans le design, toutes les colonnes (de tout type, y compris statique) dans le groupe de colonne sont fusionnés dans une seule colonne, comme si la commande Join avait été appliquée ; (ii) dans la sortie, toutes les instances de l'élément répétitif sont créées en tant qu'une seule colonne. Toute expression XPath qui : (i) est située dans le cadre d'une colonne dynamique couverte dans le design, et (ii) essaye de localiser des instances d'éléments individuelles correspondant aux colonnes de sortie retourneront une erreur.



La capture d'écran ci-dessous montre un exemple simple d'une colonne dynamique créée dans un groupe de colonnes. Ce groupe de colonnes dans le design contient un seul groupe de colonnes qui est associé avec l'élément day, et ce groupe de colonnes se trouve dans une table (répétitive) associée avec l'élément week (qui, dans la source de page est le parent de l'élément day). Étant donné que l'élément week se répète, une nouvelle table sera créée pour chaque élément week. Si, dans la source de données il existe plusieurs éléments enfants day de l'élément week, et si, dans le design, les colonnes dynamiques du groupe de colonnes ne sont pas couvertes, alors la table (pour chaque week) générée depuis ce design aura autant de colonnes qu'il y a d'éléments enfants day. Si, néanmoins, vous réglez la propriété Couvre les groupes de colonnes sur true, alors les colonnes dans la table générée seront couvertes et la table aura une seule colonne.

MTDTablesDynamicColsExDes02

Pour plus d'informations concernant les groupes de colonnes, voir colonnes dynamiques.



Visibilité de colonne/ligne

La visibilité d'une colonne ou d'une ligne est définie en sélectionnant la colonne ou la ligne et en réglant sa propriété Visible sur true ou false. La valeur par défaut est vrai.



Si les colonnes ou les lignes sont couvertes, la visibilité des colonnes/lignes couvertes peut être spécifiée individuellement si la visibilité de la première colonne/ligne dans l'ensemble couvert a reçu une valeur true. Si la visibilité de la première colonne/ligne dans l'ensemble couvert de colonnes/lignes a reçu une valeur false, alors toutes les colonnes/lignes dans l'ensemble couvert recevront une valeur false.

MTDColumnRowVisibility

Capture d'écran ci-dessus : colonnes couvertes dans la première ligne (en vert):



Les trois colonnes couvertes dans la Ligne-1 (vert) sont considérées être Colonne-1. La colonne suivante dans la Ligne-1 est Colonne-4. Dans la Ligne-1, il n'y a pas de Colonne-2 ou Colonne-3.

Si vous sélectionnez une de ces trois premières colonnes individuellement dans les Lignes 2 à 5 et que vous réglez la visibilité à true/false, alors la visibilité des autres colonnes ne sera pas affectée.

Si vous sélectionnez la Colonne-1 (couverte) dans la Ligne-1 et que vous réglez la visibilité sur true/false, alors seule la visibilité de la Colonne-1 sera modifiée. Les Colonne-2 et Colonne-3 (dans les Colonnes 2 à 5) ne seront pas touchées.





Capture d'écran ci-dessus : lignes couvertes dans la première colonne (en bleu):



Les lignes couvertes dans Colonne-1 (bleu) sont considérées être Row 4. Dans la Colonne-1, il n'y a pas de Ligne-5.

Si vous sélectionnez une deux lignes (Ligne 4 ou Ligne 5) individuellement dans les Colonnes 2 à 5 et que vous réglez la visibilité à true/false, alors la visibilité des autres lignes ne sera pas affectée.

Si vous sélectionnez la Ligne-4 (couverte) dans la Colonne-1 et que vous réglez la visibilité sur true/false, alors seule la visibilité de la Ligne-4 sera modifiée. La Ligne-5 (dans les Colonnes 2 à 5) ne sera pas touchée.



Tables défilantes

Si une table est très longue et/ou très large, vous pouvez la configurer pour la faire défiler horizontalement ou verticalement. Dans ce cas, seule une certaine portion de la table sera affichée ; le reste sera dissimulé.



Défilement vertical

La propriété Hauteur Max de la table spécifie la hauteur de la table sur l'écran de l'appareil, en pixels ou par rapport à la hauteur de l'appareil. Sélectionner une des valeurs à partir de la liste de choix de la propriété. Par exemple, si vous sélectionnez 50%, la table aura une hauteur de la moitié de la hauteur de l'écran (voir écran à l'extrême gauche dans l'image ci-dessous). Si la table présente une extension verticale qui dépasse l'espace d'écran alloué, la table se verra dotée d'une barre de défilement et l'utilisateur final pourra faire défiler le reste de la table dans l'espace d'écran alloué (dans cet exemple, 50% de la hauteur de l'écran). Si les composants de design se produisent au-dessus de la table, tous ces composants seront affichés au-dessus de la table ; la table elle-même aura la hauteur absolue ou relative spécifiée par cette propriété.

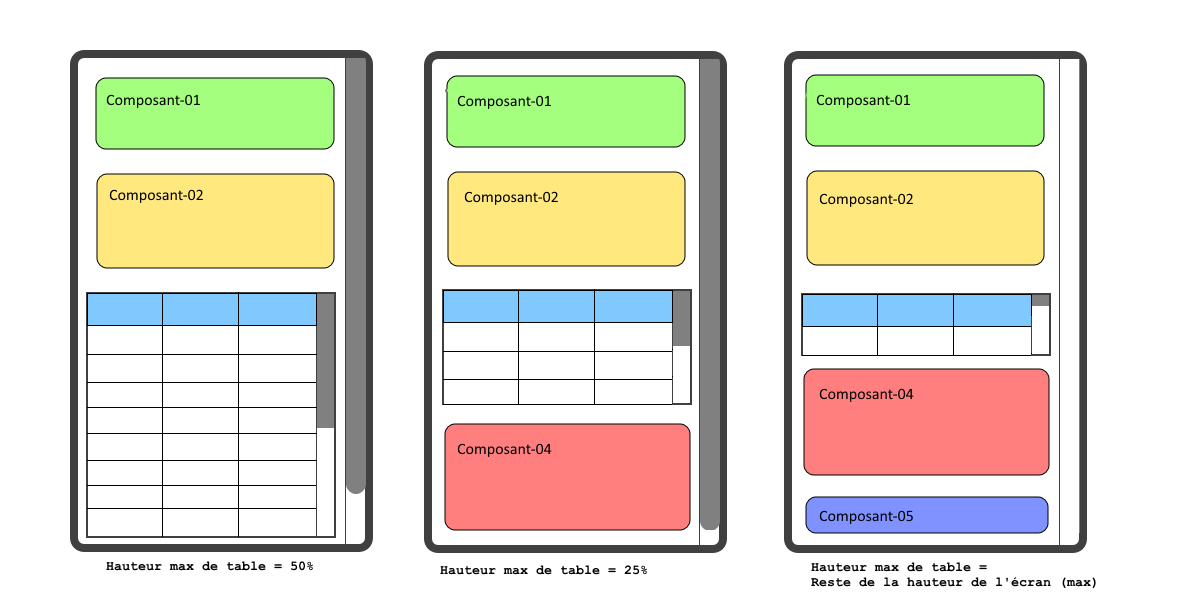

Note :La table et la page ont des barres de défilement séparées (voir écrans dans l'image ci-dessous). Dans le simulateur MobileTogether Designer, utiliser la roulette de défilement pour défiler verticalement ; utiliser la fonction glisser-déposer pour défiler horizontalement.



Note :Sur les appareils Android 4.x si deux ou plusieurs tables (défilantes ou pas) se trouvent sur une page, alors, si une de ces tables est défilante, elle ne pourra pas être défilée verticalement.



Note :voir le Tutoriel Tables défilantes pour un exemple.

Cliquez pour expansion/compression

La propriété Hauteur Max de la table peut prendre deux autres valeurs (outre un pixel ou une valeur pourcentuelle) :



Reste de la hauteur de l'écran (max) : la hauteur de la table est réduite autant que possible afin de pouvoir afficher la plus grande portion de la page que possible. Dans l'image ci-dessus, l'écran affiché à l'extrême droite montre une table qui a été configurée avec cette valeur de propriété : la hauteur de la table a été réduite de manière à ce que les cinq composants de la page soient affichés. Veuillez noter, dans ce cas, que la barre de défilement de la page a été réduite à zéro puisque la totalité de la page est visible.

Reste de la hauteur de l'écran (toujours) : cette option vous permet d'utiliser toute la hauteur de l'écran pour afficher la page Si une table ne présente pas assez d'extension verticale pour remplir la page, un espace supplémentaire est ajouté en-dessous de la table de manière à ce que le dernier composant de la page soit affiché juste au-dessus du bas de l'écran. Ce réglage vous permet de forcer le contenu de bas de page dans un emplacement situé en bas de l'écran.



La propriété Défilement vertical devient disponible après qu'une valeur a été définie pour la propriété Hauteur maximum de la table et aucune valeur Largeur de table Max n'est définie. La propriété Défilement vertical peut prendre une de deux valeurs :



Toute la table : Toute la table défile dans le cadre de la hauteur d'écran alloué pour la table par le biais de la propriété Hauteur Max de la table. La valeur Toute la table est la valeur par défaut.

Lignes sauf en-tête et pied de bas de page : L'en-tête et le bas de page de la table restent fixés dans le cadre d'affichage. Les lignes du corps de la table défilent dans la hauteur restante de la table.



La propriété Taille de bloc de groupe de ligne devient disponible uniquement s'il y a un groupe de lignes dans la table et après qu'une valeur a été déterminée pour la propriété Hauteur de table Max des tables défilantes. Elle vous permet de spécifier le nombre de groupes de lignes chargées à la fois. Lorsque l'utilisateur défile l'affichage vers le bas et que le dernier groupe de lige du bloc chargé en dernier est atteint, ensuite le bloc suivant est chargé. Il n'y a pas de valeur par défaut pour cette propriété.





Défilement horizontal

La propriété Largeur Max de table spécifie la largeur de la table : (i) en pixels, (ii) relative à la largeur de l'écran de l'appareil, ou (iii) optimisé pour les colonnes (wrap_content). La valeur par défaut est wrap_content. Sélectionner la valeur que vous souhaitez depuis la liste déroulante de la liste de choix de la propriété. Si la largeur de la table dépasse la largeur de l'écran, la table sera affichée avec une barre de défilement horizontale. Les utilisateurs peuvent balayer l'écran vers la droite ou vers la gauche pour faire défiler la table.



Bordures de table

Le menu Table propose un nombre de commandes pour éditer la structure de la table. Plusieurs propriétés de table sont configurées dans le Volet Styles & Propriétés. De plus, des bordures de table peuvent être définies facilement dans le dialogue Paramètres de bordure (Table | Paramètres de bordure).
