Créer et configurer des graphiques

Accueil Préc Haut Suivant

Cette section :



Créer un graphique

Le nœud contextuel

Le dialogue de configuration de graphique

Éditer les paramètres de graphique et la sélection des données



Créer un graphique

Pour insérer un graphique dans le design, glisser la commande Graphique depuis le Volet de commandes à l'endroit du design où vous souhaitez insérer le graphique.



Le nœud contextuel

Glisser un nœud XML depuis le Volet de sources de page dans le graphique inséré dans le design pour faire de ce nœud XML le nœud contextuel des expressions XPath du graphique. Vous pouvez changer le nœud contextuel du graphique à tout moment en glissant un nouveau nœud XML dans le graphique. Il est important connaître le nœud contextuel du graphique parce que ce nœud contextuel est le point de départ des localisateurs de chemin d'accès dans les expressions XPath.



Le dialogue de configuration de graphique

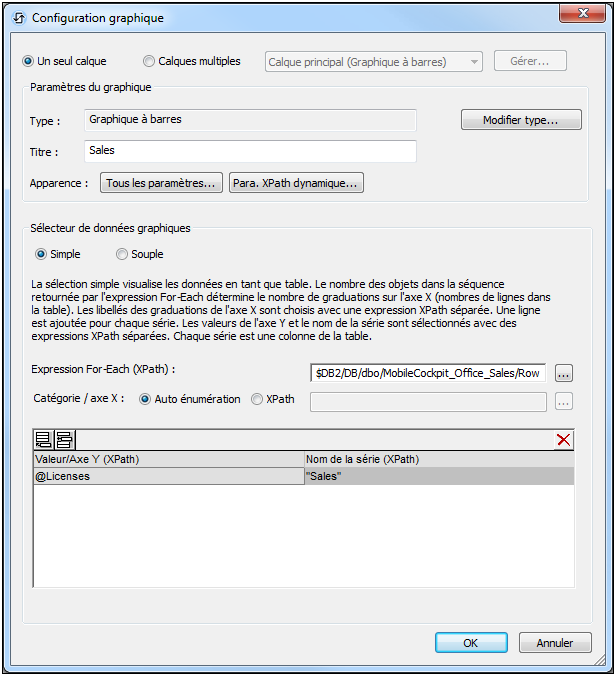

Un graphique peut être configuré dans le dialogue de Configuration graphique (capture d'écran ci-dessous) lors de la création du graphique. Pour configurer un graphique suivre les étapes suivantes : (i) spécifier la sélection de données pour les axes de graphique et (ii) définir les propriétés du graphique. Ces paramètres peuvent être édités ultérieurement. Après avoir attribué un nœud de contexte XML au graphique, effectuer une des deux opérations pour appeler le dialogue de Configuration graphique :



Double-cliquer le graphique

Sélectionner le graphique dans le design, cliquer sur le bouton Éditer XPath de la propriété Paramètres du graphique dans le Volet Styles & Propriétés

Cliquer pour agrandir/réduire



Le dialogue de Configuration graphique contient trois parties :



Un seul calque ou calques multiples: Plusieurs calques peuvent être sélectionnés pour créer des graphiques superposés dans lesquels des graphiques sont superposés l'un au-dessus de l'autre pour produire un graphique composé

Paramètres du graphique : Pour sélectionner le type de graphique et définir l'apparence du graphique

Sélecteur de données graphiques : Pour sélectionner les données pour les différents axes du graphique en utilisant soit l'option simple soit option souple



Éditer les paramètres de graphique et la sélection des données

Si vous souhaitez changer les paramètres de graphique ou une sélection de données de graphique après la création d'un graphique, cliquer avec le bouton de droite dans le design et sélectionner Paramètres de création de graphique. Le dialogue de Configuration graphique de ce graphique apparaît (capture d'écran ci-dessus). Vous pouvez éditer les paramètres du graphique ou la sélection des données, puis cliquer sur OK pour terminer.
