Flexible Diagrammdatenauswahl

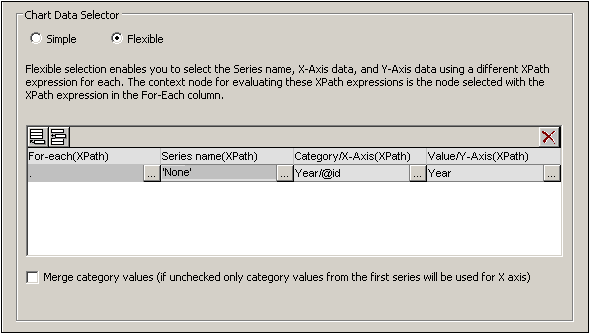

Im Dialogfeld Diagrammkonfiguration im Bereich "Diagrammdatenauswahl" (Abbildung unten) können Sie mit der Option "Flexibel" die Daten für die Datenreihenachse (Z-Achse), die X-Achse und die Y-Achse frei mit Hilfe eines XPath-Ausdrucks auswählen. Der XPath-Ausdruck für eine Achse gibt die Sequenz an Einträgen zurück, die auf dieser Achse abgebildet werden sollen. Diese Sequenzen für die Achsen werden anschließend miteinander vereinigt, um das Diagramm zu generieren.

ChartDataSelectorOview

Beachten Sie die folgenden Punkte:



Als Datenreihe wird eine Reihe von Werten bezeichnet, die für eine Gruppe von Skalenstrichen auf der X-Achse (Kategorieachse) abgebildet wird. Mit einer zweiten Datenreihe würde eine zweite Gruppe von Werten auf denselben X-Achsen-Skalenstrichen dargestellt. Wenn z.B. auf der X-Achse die Jahre 2008, 2009 und 2010 und auf der Y-Achse die Umsätze dargestellt würden, dann könnte die Datenreihe 1 für Amerika stehen (Umsätze in Amerika für diese drei Jahre), während die Datenreihe 2 für Europa stehen könnte (Umsätze in Europa für diese drei Jahre). Wenn diese Daten in einem Balkendiagramm dargestellt würden, gäbe es für jedes Jahr (2008, 2009, 2010) auf der X-Achse zwei Balken (Amerika und Europa), einen für jede Datenreihe. Bei Kreis- und Einzelwert-Balkendiagrammen kann nur eine Datenreihe dargestellt werden. Nähere Informationen zu den einzelnen Diagrammtypen finden Sie in der Diagrammtyptabelle.

Jede Zeile im Bereich "Diagrammdatenauswahl" repräsentiert eine Datenreihe.

Der XPath-Kontext-Node des Diagramms wird durch Ziehen eines Node aus dem Fenster "Seitenquellen" auf das Steuerelement "Diagramm" im Design definiert.

Der XPath-Ausdruck in der For-Each-Spalte liefert den Kontext für die Auswertung jedes der drei anderen XPath-Ausdrücke. Der For-Each XPath-Ausdruck selbst wird im Kontext des Node im Design ausgewertet, in den er eingefügt wurde.



Anhand des folgenden Beispiels werden die wichtigsten Punkte erläutert, die bei Auswahl der Daten für die Achsen berücksichtigt werden müssen. Wir verwenden für das Beispiel das unten gezeigte XML-Dokument.







Eine Zeile, eine Datenreihe

Angenommen, wir wollen ein 2-D-Balkendiagramm für jedes Region Element generieren (Es gibt drei dieser Elemente: für Amerika, Europa und Asien). Wir wollen nun ein Diagramm im Design erstellen, indem wir das Steuerelement "Diagramm" mit der Maus an die gewünschte Stelle im Design ziehen. Wir erstellen den Element-Node Region als XPath-Kontext-Node des Diagramms, indem wir ihn auf das Steuerelement "Diagramm" ziehen. Als Kontext-Node für die For-Each-XPath-Ausdrücke in der  Diagrammdatenauswahl wird daher das Element Region verwendet.

ChartDataSelectorOview

In der in der Abbildung oben gezeigten Diagrammdatenauswahl gibt der For-Each-Ausdruck den aktuellen Node zurück (also das Element Region), daher bildet das Element Region den Kontext-Node für alle drei anderen XPath-Ausdrücke (Datenreihe, X-Achse und Y-Achse). Da es nur eine Datenreihe in diesem Diagramm gibt, wird kein Datenreihenname benötigt und wir lassen diese Spalte leer. Die Auswahl für die X-Achse gibt sechs Werte zurück. Auf der X-Achse werden daher sechs Skalenstriche dargestellt und die sechs Einträge der Sequenz werden als die entsprechenden Beschriftungen für diese Skalenstriche verwendet. Die Auswahl für die Y-Achse gibt ebenfalls sechs Einträge zurück, von denen jeder für den entsprechenden  X-Achsen-Skalenstrich auf der Y-Achse abgebildet wird. Da das Diagramm innerhalb des Elements Region erstellt wurde, wird für jedes der drei Region-Elemente ein Diagramm erzeugt.  Für jedes Diagramm werden die untergeordneten Nodes des jeweiligen Region Elements verwendet.

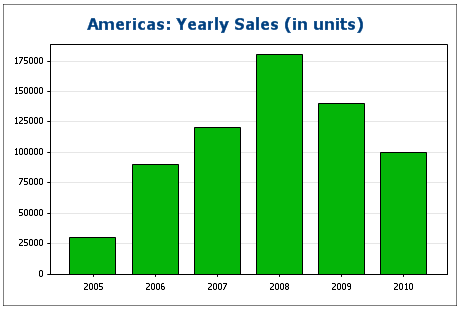

Das Diagramm für die Region Americas würde in der Ausgabe in etwa folgendermaßen aussehen:

ChartBar2DAmericas



Drei Zeilen, drei Datenreihen, Kategoriewerte nicht zusammengeführt

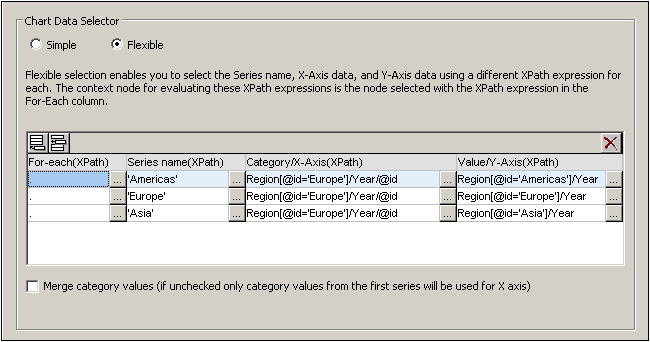

Um mehrere Datenreihen zu erstellen, können zusätzliche Zeilen zur Diagrammdatenauswahl hinzugefügt werden, wie in der Abbildung unten gezeigt.

ChartDataSelFlex02

Beachten Sie bei der obigen Datenauswahl die folgenden wichtigen Punkte:



Jede Zeile definiert eine Datenreihe und alle Zeilen haben das Element Data als Kontext-Node (da das Diagramm den Node Data als XPath-Kontext-Node hat).

Die erste Zeile wurde als die Datenreihe "Americas" definiert. Sie erhält einen String-Ausdruck als Namen der Datenreihe. Als Werte für die X-Achse werden die Year/@id Werte der Region "Europe" ausgewählt (Es macht keinen Unterschied, welche Region ausgewählt wird, da alle Regionen, dieselben Year/@id Werte haben). Mittels eines Prädikatfilters werden die Y-Achsenwerte der ersten Datenreihe (Americas) für die Region "Americas"ausgewählt.

Bei der zweiten und dritten Datenreihe wird nach derselben Methode wie bei der erste Datenreihe vorgegangen. Beachten Sie allerdings, dass die Auswahl für die X-Achse bei jeder Datenreihe identisch ist. Da aber das Kontrollkästchen Kategoriewerte zusammenführen nicht aktiv ist, werden der zweite und der dritte Ausdruck ignoriert. (Selbst wenn die Werte zusammengeführt würden, würde dies keinen Unterschied machen, da die Werte der einzelnen Datenreihen identisch sind; nur neue unterschiedliche Werte würden zu den Kategoriewerten hinzugefügt.)



Das mit den oben ausgewählten Daten generierte Diagramm würde in etwa folgendermaßen aussehen:

ChartBar2DSeries



Drei Zeilen, drei Datenreihen, Kategoriewerte zusammengeführt

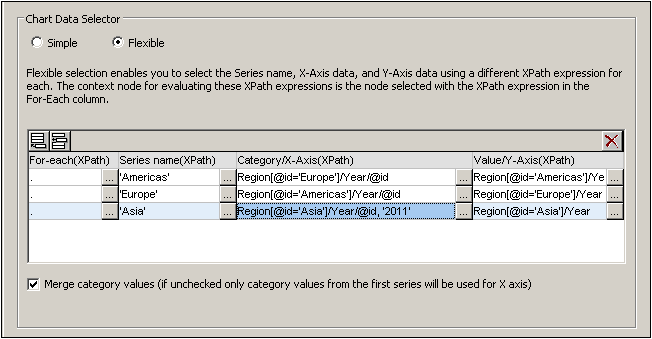

Die Datenauswahl in diesem Beispiel (siehe Abbildung unten) unterschiedet sich in dreierlei Hinsicht vom vorherigen Beispiel: (i) die Datenauswahl für die X-Achse weist für die dritte Datenreihe einen zusätzlichen Eintrag (2011) auf und (ii) das Kontrollkästchen Kategoriewerte zusammenführen wurde aktiviert und (iii) das Intervall für die Skalenstriche der Y-Achse wurde manuell auf 20000 gesetzt.

ChartDataSelFlex02Merge

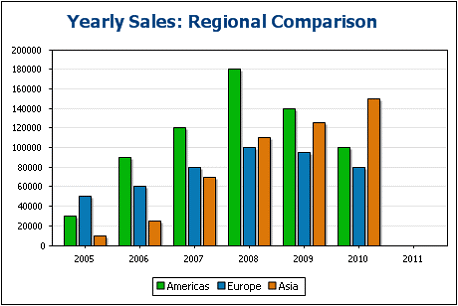

Als Resultat dieser Änderung wurde zur Ergebnissequenz für die X-Achse ein zusätzlicher neuer Eintrag (2011) hinzugefügt. Das Diagramm würde in etwa folgendermaßen aussehen:

ChartDataSelFlex02MergeShot



Eine Zeile, drei Datenreihen

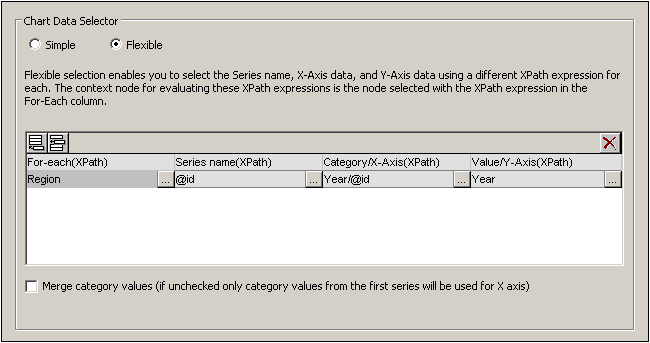

Das Diagramm in diesem Beispiel hat den Node Data (siehe XML-Dokument weiter oben) als XPath-Kontext-Node. Für die Datenauswahl wird nur eine Zeile verwendet, es werden aber drei Datenreihen generiert. Dies liegt daran, dass der XPath-Ausdruck in der For-Each-Spalte eine Sequenz von drei Einträgen zurückgibt, wodurch diese drei Datenreihen implizit erstellt werden.

ChartDataSelFlex03

Der Datenreihenname, die Auswahl für die X- und die Y-Achse entsprechen für jede Datenreihe den unterschiedlichen Regionen, da jede Datenreihe ein anderes Region Element als Kontext-Node hat. Das Diagramm für diese Datenauswahl würde in etwa folgendermaßen aussehen:

ChartBar2DSeries



Regeln für die Diagrammdatenauswahl

Beachten Sie bei Verwendung der Diagrammdatenauswahl zur Auswahl der Daten für die verschiedenen Diagrammachsen bitte Folgendes:



1.Die Anzahl der Balken (bzw. der Kreisdiagrammsegmente, usw.) entspricht der Anzahl der Einträge in der größeren der X- bzw. Y-Achsen-Sequenz einer einzelnen Datenzeilenauswahl. Wenn also die X-Achse (die die Beschriftungen enthält) fünf Einträge und die Y-Achse (mit den Werten) sechs Einträge hat, so werden sechs Balken gezeichnet, wobei der letzte keine Beschriftung erhält. Wenn die X-Achse sechs Einträge hat und die Y-Achse fünf, so werden sechs Balken gezeichnet, wobei der letzte zwar beschriftet ist, aber den Wert Null erhält.

2.Die Anzahl der Datenreihen entspricht der Gesamtanzahl der Einträge in den Sequenzen, die von Ausdrücken in der For-Each-Spalte zurückgegeben werden.

3.Der Name der Datenreihe wird mit dem XPath-Ausdruck der Z-Achse (oder Datenreihennamenachse) ausgewählt. Wenn dieser XPath-Ausdruck in einer Datenauswahlzeile leer bleibt, so wird eine Datenreihe ohne Namen erstellt. Wenn außerdem der XPath-Ausdruck eine Sequenz zurückgibt, deren Anzahl der Einträge geringer ist als die der Datenreihen, dann hat eine oder mehrere Datenreihen keinen Namen.
