La commande DTD/Schéma | Convertir en UML convertit un Schéma XML W3C en un document Altova UModel Project (.ump) (ci-après nommé projet UModel). UMP est un format natif de Altova UModel, l’application de modélisation UML d’Altova. Les fichiers UMP peuvent ensuite être consultés et édités dans Altova UModel.

Pour convertir un schéma en UML, procédez comme suit:

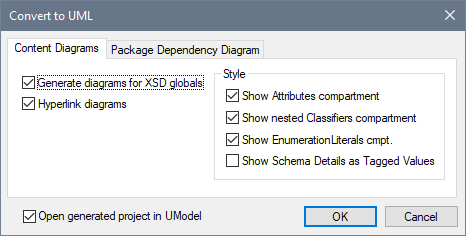

1.Une fois le schéma ouvert, cliquez sur la commande Convertir en UML. Le dialogue Convertir en UML s'ouvre (capture d'écran ci-dessous).

2.Dans l'onglet Diagrammes de contenu, choisissez l'option Générer Diagrammes pour les Globaux XSD. Cela générera, dans le projet UModel, un diagramme de modèle de contenu pour chaque composant global.

3.Choisissez les options nécessaires provenant des options disponibles dans le dialogue. Ces options sont expliquées ci-dessous.

4.Si vous souhaitez immédiatement consulter le projet créé dans UModel, sélectionnez l'option pour ouvrir le projet dans UModel. Sinon, ne pas cocher cette option.

5.Cliquez sur OK.

6.Dans le dialogue Enregistrer sous qui apparaît, parcourez le dossier de destination et saisissez le nom du fichier UMP, puis cliquez sur Enregistrer.

Convertir en options UML

Les options suivantes sont disponibles dans le dialogue Convertir en UML.

Dans l’onglet Diagrammes de contenu :

•Diagrammes hyperlien crée un lien dans chaque diagramme à l'entrée de ce composant global dans le Mode Arborescence de modèle permettant ainsi de situer rapidement le composant dans la hiérarchie de schéma.

•Dans le volet Style, les options d'affichage des compartiments permettent d'afficher ou de cacher des compartiments variés.

Dans l'onglet Diagramme de paquetage de dépendance :

•L'option Générer des diagrammes détermine si un diagramme de dépendance de paquet est généré. Un diagramme de paquetage de dépendance propose un aperçu du paquet entier, montrant les relations des composants de paquet l'un par rapport à l'autre. Veuillez noter que les autres options dans cet onglet seront activées uniquement si l'option Générer diagramme est sélectionnée.

•Choisir l'option Paquetage hyperlien vers diagramme crée un lien depuis le diagramme de paquetage vers le Mode Arborescence de modèle.

•Quatre options sont disponibles pour la mise en page du diagramme de paquetage des dépendances : (i) mise en page non organisée (option Mise en page automatique non sélectionnée); (ii) mise en page hiérarchique (options Mise en page automatique et "hiérarchique" sélectionnées) ; iii) bloc (options Mise en page automatique et "bloc" sélectionnées) ; et (iv) réparti équitablement (options Mise en page automatique et "force dirigée" sélectionnées). La mise en page peut être modifiée en éditant le diagramme dans UModel.
