Das Tick-Symbol ic-time-ticks dient zum Einfügen der Tick-Symbole eines Zeitverlaufslineals auf einer Lebenslinie.

So fügen Sie ein Tick-Symbol ein:

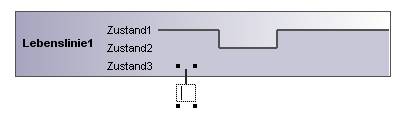

1.Klicken Sie auf das Tick-Symbol in der Symbolleiste und anschließend auf die Lebenslinie, um es einzufügen.



time-life-tick1
2.Um mehrere Tick-Symbole einzufügen, halten Sie die Strg-Taste gedrückt, während Sie auf verschiedene Positionen am Rand der Lebenslinie klicken.
3.Geben Sie in das dafür vorgesehene Feld eine Beschriftung für das Tick-Symbol ein.

Zum Neupositionieren der Tick-Symbole auf der Lebenslinie ziehen Sie die Symbole mit der Maus an die gewünschte Stelle.

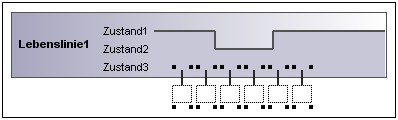

So ordnen Sie die Tick-Symbole in gleichmäßigen Abständen auf einer Lebenslinie an:

1.Ziehen Sie im Hauptfenster ein Rechteck auf, um die einzelnen Tick-Symbole zu markieren.
2.Klicken Sie in der Symbolleiste auf das Symbol Waagrecht anordnen ic-space-across.



time-life-tick2
