Generieren mehrerer Sequenzdiagramme
Sie können auch mehrere Sequenzdiagrammmodelle anhand mehrerer Operationen generieren. Gehen Sie dazu folgendermaßen vor:
1.Wählen Sie die Menüoption Projekt | Sequenzdiagramme von Code generieren.

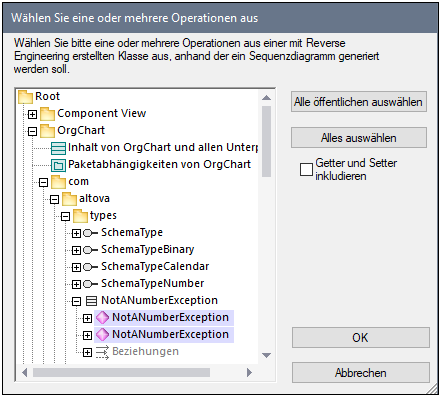

2.Aktivieren Sie die Operationen, für die ein Sequenzdiagramm generiert werden soll, aus und klicken Sie auf OK. (Klicken Sie, wo nötig, auf die Schaltflächen Alle öffentlichen auswählen und Alle auswählen.
3.Aktivieren Sie optional das Kontrollkästchen Getter und Setter inkludieren, um Sequenzdiagramme für C#/VB.NET Getter und Setter zu generieren.
4.Klicken Sie auf OK. Daraufhin wird ein Dialogfeld geöffnet, in dem Sie die Optionen für die Generierung von Sequenzdiagrammen definieren können.
5.Klicken Sie auf OK. Für jede der ausgewählten Operationen wird ein Sequenzdiagramm generiert und automatisch in UModel geöffnet.
Wenn Ihr Projekt groß ist, dauert die Erstellung mehrerer Sequenzdiagramme wahrscheinlich etwas länger. Beachten Sie, dass die ersten 10 Diagramme von UModel automatisch geöffnet werden. Der Rest wird generiert, ohne geöffnet zu werden. |
