Altova Website: _ic_link UML-Interaktionsübersichtsdiagramme



Interaktionsübersichtsdiagramme sind eine Variante von Aktivitätsdiagrammen und geben Ihnen einen Überblick über die Interaktion zwischen anderen Interaktionsdiagrammen wie z.B. Sequenz-, Aktivitäts, Kommunikations- oder Zeitverlaufsdiagrammen. Interaktionsübersichtsdiagramme werden auf ähnliche Art wie Aktivitätsdiagramme und unter Verwendung derselben Modellierungselemente (Start-/Endpunkte, Gabelungen, Vereinigungen usw.) erstellt.

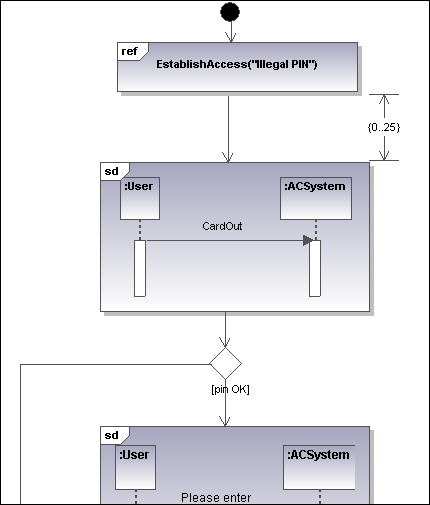

inter6



Anstelle von Aktivitätselementen werden zwei Arten von Interaktionselementen verwendet: Die Elemente "Interaktion" und "Interaktionsverwendung".



Sequenz-, Kommunikations-, Zeitverlaufs- oder Interaktionsübersichtsdiagramme werden als Elemente in Form grafischer Symbole innerhalb eines Rahmens dargestellt, in dessen linker oberer Ecke das Schlüsselwort "SD" angezeigt wird.



Elemente für Interaktionsinstanzen sind Referenzen, die auf vorhandene Interaktionsdiagramme verweisen, wobei im Titelbereich des Rahmens das Schlüsselwort "Ref" und innerhalb des Rahmens der Name der Interaktionsinstanz angezeigt wird.
