Ändern des Stils von Diagrammen

Zur Startseite Zurück Nach oben Weiter

Sie können das Aussehen (den Stil) von Diagrammen, wie Hintergrundfarbe, Rasterfarbe, Rastergröße und Farbe sowie das Aussehen der Diagrammüberschrift ändern. Dabei können Sie entweder den Stil einzelner Diagramme im Projekt ändern oder dieselben Eigenschaften auf alle Diagramme im Projekt anwenden. Informationen darüber, wie Sie den Stil von Elemente in einem Diagramm ändern, finden Sie unter Ändern des Stils von Elementen.



Die Größe von Diagrammen ist durch die Elemente und ihre Anordnung definiert. Um die Größe eines Diagramms anzupassen, ziehen Sie ein Element an einen der Diagrammränder und die Größe wird automatisch angepasst.

So ändern Sie das Aussehen von Diagrammen:

1.Öffnen Sie ein Diagramm (siehe Öffnen von Diagrammen).

2.Beachten Sie die Dropdown-Liste am oberen Rand des Fensters "Stile" und wählen Sie nach Bedarf eine der folgenden Methoden:

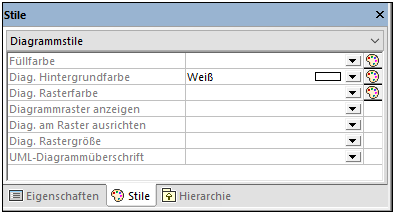

a.Um nur die Eigenschaften des aktuellen Diagramms zu bearbeiten, wählen Sie in der Liste den Eintrag "Diagrammstile". Dieser Wert wird standardmäßig ausgewählt, wenn Sie auf den leeren Hintergrund des Diagramms klicken (d.h., wenn kein Diagrammelement ausgewählt ist).

um_diagram_style

b.Um Änderungen auf alle Diagramme im Projekt anzuwenden, wählen Sie den Eintrag "Projektstile" aus. Scrollen Sie in diesem Fall bis zum Ende des Fensters "Stile", bis Sie die zu den Stilen gelangen, die auf Diagramme angewendet werden (d.h. zu den Stilen, die mit "Diag." beginnen).

3.Ändern Sie den Wert der gewünschten Eigenschaft (z.B.  "Diag. Hintergrundfarbe").



Stile, die auf Diagrammebene angewendet wird, setzen diejenigen, die auf Projektebene angewendet werden, außer Kraft.

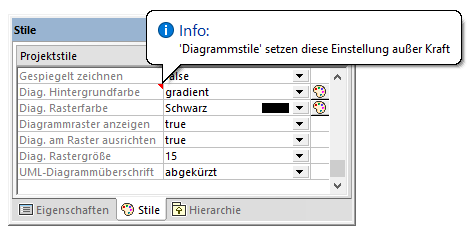

Wenn ein Stil außer Kraft gesetzt wird, erscheint in der rechten oberen Ecke der außer Kraft gesetzten Eigenschaft ein kleines rotes Dreieck. Bewegen Sie den Cursor über das Dreieck, um einen Tooltipp mit Informationen über die Stilpriorität zu sehen

um_diagram_overriden_style

Außer Kraft gesetzter Diagrammstil

Die folgenden diagrammspezifischen Eigenschaften stehen in Form von Symbolleisten-Schaltflächen zur Verfügung. Wenn Sie die Eigenschaft im Fenster "Stile" ändern, wird der Status der Symbolleisten-Schaltfläche aktualisiert und umgekehrt.



um_ic_show_grid

Raster anzeigen

Blendet das Diagrammraster ein bzw. aus.

um_ic_show_uml_diagram_heading

Diagrammüberschrift anzeigen

Blendet die Diagrammüberschrift ein bzw. aus.

um_ic_snap_to_grid

Am Raster ausrichten

Wenn diese Eigenschaft aktiviert ist, werden alle Elemente am Raster ausgerichtet. Bei deaktivierter Eigenschaft werden die Elemente beliebig unabhängig vom Diagrammraster positioniert.
