Öffnen von Diagrammen
Wenn das UModel-Projekt Diagramme enthält, werden diese im Fenster "Diagramm-Struktur" angezeigt.

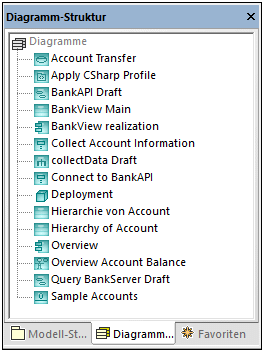

Fenster "Diagramm-Struktur"
| Anmerkung: | BStandardmäßig werden Diagramm im Fenster "Diagramm-Struktur" nach Typ gruppiert. Um nur Diagramme (ohne die übergeordnete Struktur) zu sehen, klicken Sie mit der rechten Maustaste in das Fenster und deaktivieren Sie im Kontextmenü die Option Nach Diagrammtyp gruppieren. |
Die Diagramme werden auch im Fenster "Modell-Struktur" unterhalb der Pakete, zu denen sie gehören, angezeigt., z.B.:
So öffnen Sie ein vorhandenes Diagramm:
•Doppelklicken Sie im Fenster "Modell-Struktur" (oder im Fenster "Diagramm-Struktur" oder im Fenster "Favoriten") auf das Diagrammsymbol.
•Klicken Sie mit der rechten Maustaste auf das Diagramm und wählen Sie im Kontextmenü den Befehl Diagramm öffnen.
