Mit SysML-Zustandsdiagrammen werden Übergänge zwischen den Zuständen eines laufenden Systems beschrieben. Wie SysML- Sequenz- und Aktivitätsdiagramme dienen SysML-Zustandsdiagramme zur Darstellung von Systemverhalten.

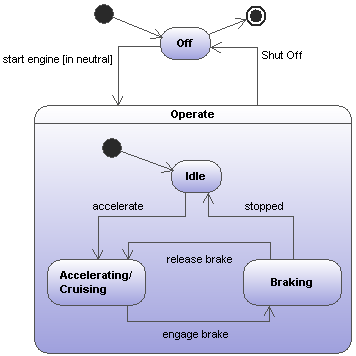

sys-statemach1

SysML-Zustandsdiagramm

Das SysML-Zustandsdiagramm entspricht der UML-Spezifikation. Um dieses Diagramm in UModel zu erstellen, benötigen Sie keine speziellen Kenntnisse im Vergleich zum Standard-UML-Zustandsdiagramm. Allgemeine Informationen zu UML-Zustandsdiagrammen finden Sie unter Zustandsdiagramm.
