Bei eingeklappten Versionen von Unterprozessen werden die Prozessdetails ausgeblendet. Die jeweilige Unterprozessart wird durch das Symbol im Unterprozesselement angezeigt.







Eingeklappter Unterprozess

bp-collsp





Eingeklappter Schleifenunterprozess

bp-collsp-loop





Eingeklappter Mehrfachinstanz-Unterprozess

bp-collsp-multi





Eingeklappter Ad Hoc Unterprozess

bp-collsp-hoc





Eingeklappter Kompensations-Unterprozess

bp-collsp-comp

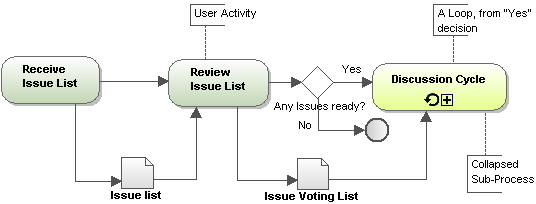

bpm-voting1





Eingeklappte BPMN 2.0-Unterprozesse



bp2-exp-sub4

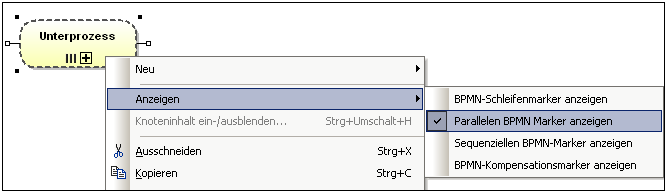

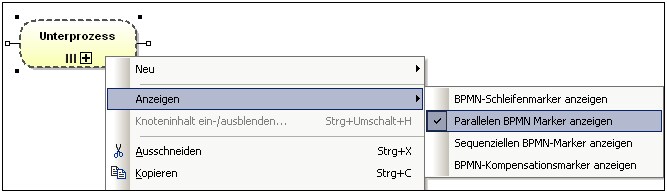

So definieren Sie einen Schleifenmarker, einen parallelen Marker, einen sequenziellen Marker oder einen Kompensations-Marker:

1.Klicken Sie mit der rechten Maustaste auf den eingefügten Task und wählen Sie den entsprechenden Marker aus, z.B. Anzeigen | Parallelen BPMN-Marker anzeigen.



bp2-exp-sub3
