Das Anforderungsdiagramm ist ein speziell für SysML konzipierter Diagrammtyp. Darin werden das Verhalten und die Strukturmodelle von SysML mit Softwareanalysemodellen wie z.B. Performanz- oder Zuverlässigkeitsmodellen integriert. Es ist ein Modell für textbasierte Anforderungen und die Beziehung zwischen Anforderungen und anderen Modellelementen, die diese erfüllen oder überprüfen.

um-sysml-req-01

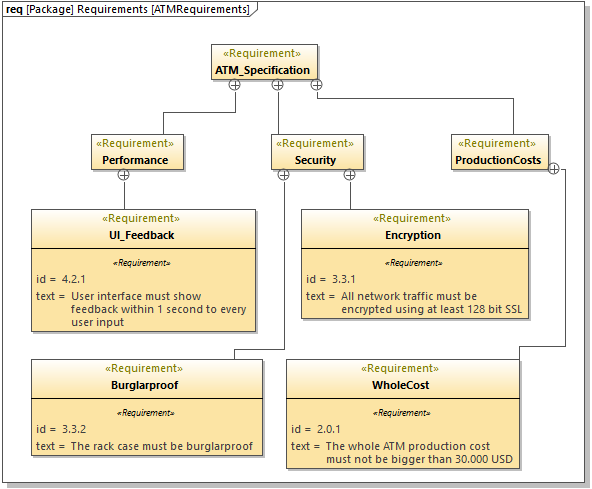

Anforderungsdiagramm

Bei Anforderungsdiagrammen müssen Sie oft mehrere Textzeilen erstellen, damit die Anforderungsblöcke nicht zu groß werden.

So erstellen Sie mehrere Textzeilen:

1.Doppelklicken Sie auf den Text.

2.Halten Sie die Strg-Taste gedrückte, während Sie die Eingabetaste drücken.
