Generieren von Paketdiagrammen
Sie können bei Import von Quellcode oder Binärdateien in ein UModel-Projekt (siehe Importieren von Quellcode in Projekte und Importieren von Java-, C#- und VB-Binärdateien) Paketdiagramme generieren. Nehmen Sie im Importassistenten folgende Einstellungen vor:
1) Im Dialogfeld "Quellprojekt importieren", "Binärtypen importieren" bzw. "Quellverzeichnis importieren" muss das Kontrollkästchen Diagrammgenerierung aktivieren aktiviert sein.

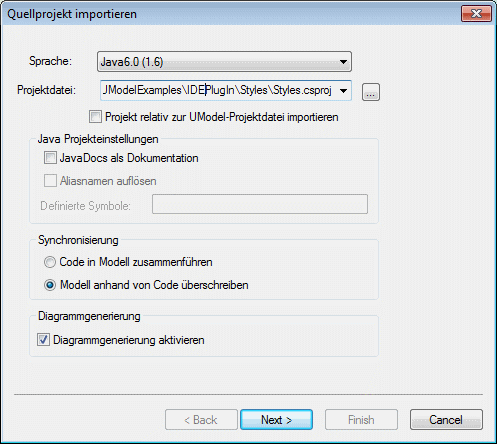

Dialogfeld "Quellprojekt importieren"

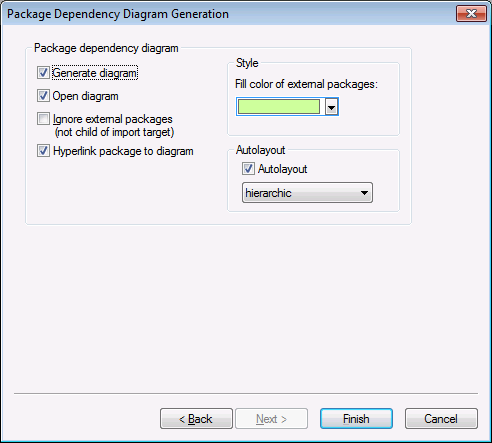

2) Im Dialogfeld "Generierung von Paketabhängigkeitsdiagrammen"muss die Option Diagramm generieren aktiviert sein.
Dialogfeld "Generierung von Paketabhängigkeitsdiagrammen"
Nach Fertigstellung des Imports stehen die generierten Klassendiagramme in der Diagramm-Struktur unter "Klassendiagramme" zur Verfügung.

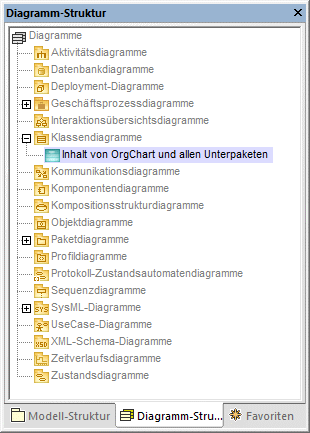

Diagramm-Struktur
