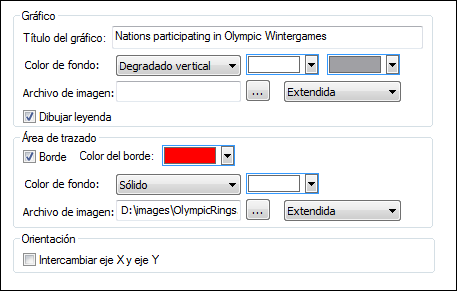

En la sección General del cuadro de diálogo "Cambiar aspecto" puede definir el título del gráfico, añadir o quitar una leyenda y definir imágenes y colores de fondo. Además, para los gráficos de barras, líneas, áreas y velas, también puede definir la orientación del gráfico.

dlg_chart-appearance-general



Gráfico

Escriba un título descriptivo para el gráfico en el campo Título del gráfico y seleccione un color de fondo para todo el gráfico en la lista desplegable. Puede elegir entre un fondo sólido, con degradado vertical o con degradado horizontal. Si usa un fondo degradado, también puede definir el color inicial del degradado y el color final. Además, puede usar una imagen de fondo y definir una de estas opciones de presentación para la imagen:



Extendida: la imagen se estira para ocupar toda la superficie del gráfico

Ajustar al tamaño: la imagen se ajusta al marco del gráfico y se conserva la relación de aspecto de la imagen

En el centro: la imagen se muestra en el centro del gráfico en su tamaño original

En mosaico: si el tamaño de la imagen es menor que el tamaño del gráfico, se crea un mosaico con copias de la imagen y el mosaico ocupa toda la superficie del gráfico



La casilla Dibujar leyenda está marcada por defecto. Si no desea incluir una leyenda en el gráfico, desactive esta casilla.



Área de trazado

El área de trazado es la superficie donde se representan los datos del gráfico. Puede dibujar un borde alrededor del área de trazado y especificar un color y una imagen de fondo distintos para el área de trazado. En la imagen siguiente, el gráfico tiene un color de fondo gris con un degradado vertical, mientras que el área de trazado es de color blanco, tiene un borde de color rojo y tiene una imagen de fondo.

chart_border+plot



Orientación

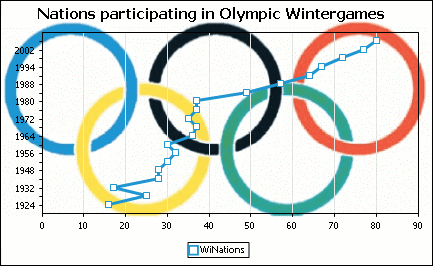

Si tiene una serie pequeña de valores grandes, quizás sea mejor intercambiar el eje X con el eje Y para obtener una representación más clara de los datos (ver imagen siguiente). Observe que en la imagen siguiente, se definió una imagen de fondo para todo el gráfico y el color de fondo del área de trazado es "transparente" en lugar de sólido como en el gráfico anterior.

chart_x-y-exchanged

Cabe mencionar que en los gráficos circulares y en los medidores no es posible intercambiar el eje X con el eje Y. Por tanto, esta opción no está disponible para ese tipo de gráficos.
