Graphiques

Quand un document XML est ouvert dans le Mode Texte ou le Mode Grille, un graphique (camembert, graphique à barres, etc.) représentant les données sélectionnées dans le document XML peut être généré dans la Fenêtre Graphiques (une des Fenêtres Sorties). Le camembert peut ensuite être exporté en tant qu'un fichier d'image ou en tant qu'un fragment XSLT ou XQuery dans le presse-papiers. La fonction Graphiques est utile pour représenter rapidement graphiquement des données numériques sélectionnées dans un document XML.

Les types de graphiques suivants sont disponibles :

•Camemberts (2D, 3D)

•Graphiques à barres, graphiques à barre unique (2D, 3D)

•Graphiques à barres, graphiques à barres regroupées (2D, 3D)

•Graphiques à barres superposées

•Graphiques à ligne de catégorie

•Graphiques à ligne de valeur

•Graphiques à surface et graphiques à surface superposées

•Graphiques à chandelles

•Graphiques à jauge (rondes et barres)

•Graphiques à superpositions

Aperçu : de la création à l'exportation

Les étapes permettant de créer un graphique sont décrites dans leurs grandes lignes ci-dessous. Pour une description plus détaillée, veuillez consulter les sous-sections de cette section.

1.Dans le Mode Texte ou le Mode, sélectionner le nœud que vous souhaitez utiliser en tant que le nœud contextuel pour la sélection de données. Vous pouvez aussi sélectionner une série de nœuds. Les implications des différentes méthodes de sélection sont expliquées dans la section XPath de source.

2.Cliquer avec la touche de droite et, à partir du menu contextuel qui apparaît, sélectionner la commande Nouveau graphique. En alternative, dans la fenêtre de sortie de Graphiques, cliquer sur le bouton Nouveau graphique. Le dialogue Choisir colonnes (capture d'écran ci-dessous), dans laquelle les données de l'axe X et de l'axe Y seront sélectionnées et dans lequel le XPath de source pourra être modifié.

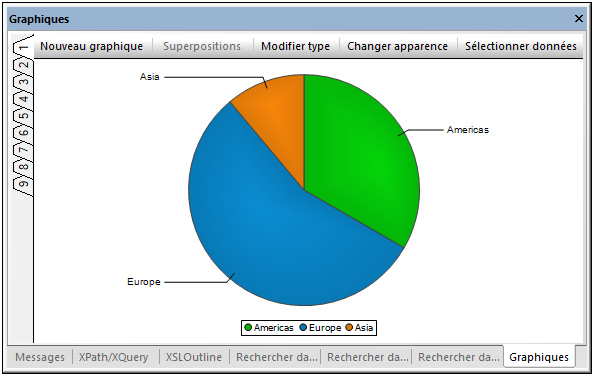

3.Cliquer sur OK pour créer le graphique dans la Fenêtre Graphiques (voir capture d'écran ci-dessous).

4.La sélection du graphique et les autres paramètres pourront être édités par la suite. Non seulement il est possible d'éditer son XPath de source et la sélection de colonnes mais aussi son type et son apparence . La sélection de données pour les axes du graphique peuvent être éditées en cliquant sur la touche Sélectionner les données. Le type et l'apparence du graphique peut être modifié en cliquant sur le bouton Modifier type et Changer apparence, respectivement.

5.Le graphique peut être exporté en tant que fichier d'image ou en tant qu'un fragment XSLT ou XQuery sur le presse-papiers.

Autres fonctions

Les fonctions suivantes vous aident à utiliser les graphiques :

•Onglets multiples : si vous souhaitez créer un nouveau graphique sans supprimer le graphique actuel, vous pouvez créer le nouveau graphique dans un des autres onglets numérotés de 1 à 9 (voir capture d'écran ci-dessus). Veuillez noter que même lorsqu'un document XML est fermé, les graphiques générés depuis ce document resteront ouverts dans leurs onglets respectifs dans la Fenêtre Graphiques.

•Auto rechargement : si le bouton Auto (voir capture d'écran ci-dessus) est activé, le graphique sera automatiquement rechargé à chaque fois que les données dans le document XML sont modifiées. Dans le cas contraire, le graphique devra être remis a jour manuellement en cliquant sur le bouton Recharger.

Fichier d'exemple

Dans cette section et sous-section, les explications concernant le fonctionnement des graphiques s'appuient sur un fichier XML YearlySales.xml. Ce fichier est disponible dans le dossier C:\Documents and Settings\<username>\My Documents\Altova\XMLSpy2025\Examples\Tutorial.

<?xml version="1.0" encoding="UTF-8"?>

<Data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xsi:noNamespaceSchemaLocation="YearlySales.xsd">

</Region>

</Region>

</Region>

</Data>
