Im Diagrammassistenten-Bereich "Kategorien" werden die auf der Kategorieachse abgebildeten Einträge ausgewählt. (Standardmäßig ist die Kategorieachse die X-Achse; auf Wunsch kann dafür stattdessen unter erweiterten Diagrammeinstellungen die Y-Achse definiert werden. In Kreisdiagrammen gibt die Kategorieachse an, aus welchen Einträgen die Kreissegmente gebildet werden sollen.)



Um Einträge für die Kategorieachse auszuwählen, ziehen Sie zuerst eine oder mehrere Komponenten aus dem  Bereich Verfügbar in den Bereich Kategorien. (In der  Abbildung unten wurden die Komponenten "Periode" und die explizite Dimension für "Statement" in den Bereich "Kategorien" gezogen.) Klicken Sie anschließend auf das Auslassungszeichen ic_ellipsis2 der jeweiligen Komponente, um die Komponenteneigenschaften zu definieren.



XBRLChartWiz02Categ



Eigenschaften von Komponenten

Zu den Eigenschaften einer Komponente gehören die Filtereinstellungen für die Auswahl der Einträge und Einstellungen, wie Beschriftungen auf der Kategorieachse dargestellt werden sollen und wie die ausgewählten Achseneinträge sortiert werden sollen. Der Abschnitt Komponenteneigenschaften enthält eine vollständige Liste dieser Eigenschaften.



Benutzerdefinierte Gruppierungen

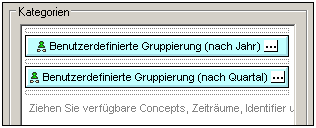

Unter den Komponenten auf dem Register Verfügbar finden Sie vordefinierte Gruppierungen für Jahre und Quartale (siehe Abbildung oben). Auf diese Weise können Sie z.B. eine Kategorie für einzelne Quartale einrichten, wie in der Abbildung unten gezeigt.



XBRLChartWizCategUDefYQ

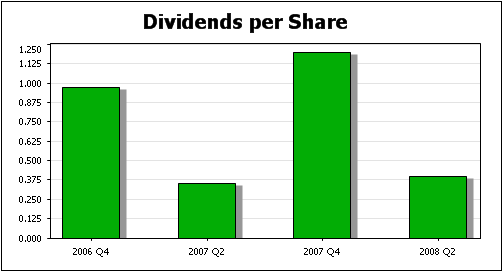

Als Ergebnis der oben gezeigten Kategorieauswahl würden Sie z.B. eine Darstellung wie in der Abbildung unten sehen: Als Kategorie (dargestellt auf der X-Achse) sind die Jahre und Quartale aus dem XBRL-Instanzdokument dargestellt.



XBRLChartWizCategUDefYQOut
