Farben
Abhängig vom gewählten Diagrammtyp gibt es in StyleVision zwei verschiedene Abschnitte für die Definition der in Diagrammen verwendeten Farben:
•Farbschema für Kreis-, Balken-, Linien-, Flächen- und Kerzendiagramme
•Farbbereich für Einzelwertdiagramme
Farbschema

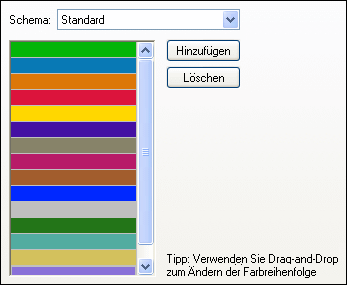

Im Abschnitt "Farbschema" des Dialogfelds Darstellung ändern gibt es vier vordefinierte Farbschemas (Standard, Grauskala, Bunt und Pastell), die Sie anpassen können; darüber hinaus können Sie Ihr eigenes Farbschema auch komplett neu definieren.
Die oberste Farbe wird für die erste Datenreihe verwendet, dann die zweite Farbe und so weiter. Sie können die Reihenfolge der Farben verändern, indem Sie eine Farbe markieren und sie mit der Maus an die neue Position ziehen. Um eine neue Farbe hinzuzufügen oder eine unerwünschte Farbe zu löschen, klicken Sie auf die entsprechende Schaltfläche. In Kerzendiagrammen wird nur die erste Farbe verwendet.

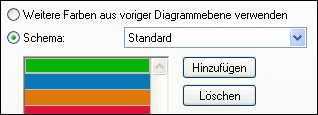

Wenn Sie eine oder mehrere Ebenen von Overlay-Diagrammen zu einem Diagrammfenster hinzugefügt haben, enthält der Abschnitt "Farbschema" des Dialogfelds Darstellung ändern die zusätzliche Optionsschaltfläche Weitere Farben aus voriger Diagrammebene verwenden, die standardmäßig aktiviert ist.
Wenn die Optionsschaltfläche aktiviert ist, wird das Farbschema der vorherigen Ebene benutzt und Sie können für das Overlay kein eigenes Farbschema auswählen. Die Datenreihen der aktiven Ebene werden mit Hilfe der nachfolgenden Farben des Farbschemas aus der vorigen Ebene dargestellt. Auf diese Weise haben alle Datenreihen im Diagrammfenster unterschiedliche Farben und können daher leichter unterschieden werden.
Sie können diese Verbindung in jeder beliebigen Ebene aufheben und ein anderes Farbschema wählen, das dann in den nachfolgenden Ebenen wiederverwendet werden kann.
Farbbereich

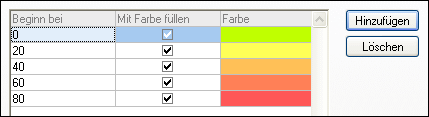

In Einzelwertdiagrammen können Sie die Darstellung des Diagramms anpassen, indem Sie bestimmten Wertebereichen Farben zuweisen.

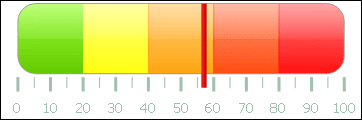

Die Definition, die in der oben stehenden Abbildung gezeigt wird, sieht in den Einzelwertdiagrammen folgendermaßen aus:
 |  |
