In diesem Abschnitt



Einstellen des Diagrammtyps

Liste der Diagrammtypen

Andere Grundeinstellungen





Einstellen des Diagrammtyps

Die wichtigste Grundeinstellung ist der Diagrammtyp. Klicken Sie zur Auswahl des Diagrammtyps im Dialogfeld "Diagrammkonfiguration" im Bereich "Diagrammeinstellungen" auf die Schaltfläche Typ ändern.

ChartSettingsPaneSV

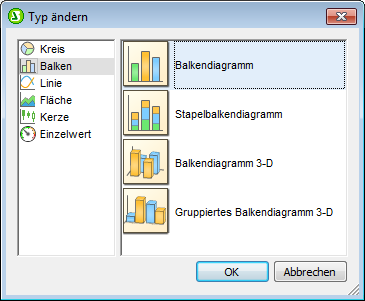

ChartTypeDialogSV

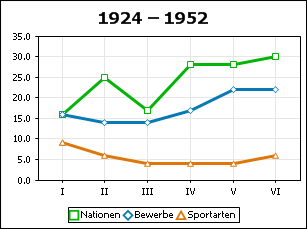

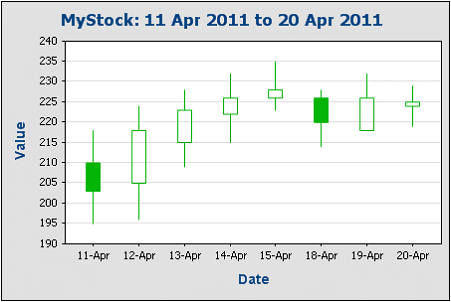

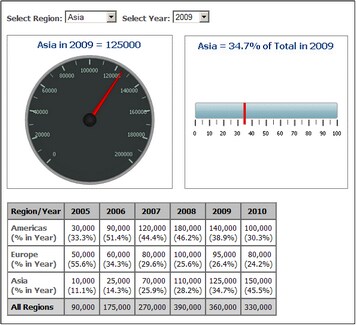

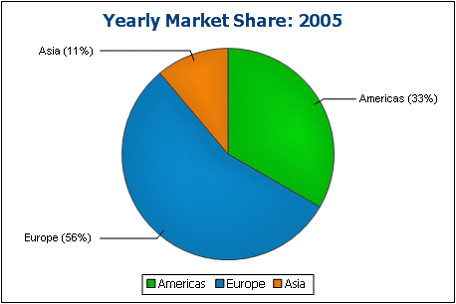

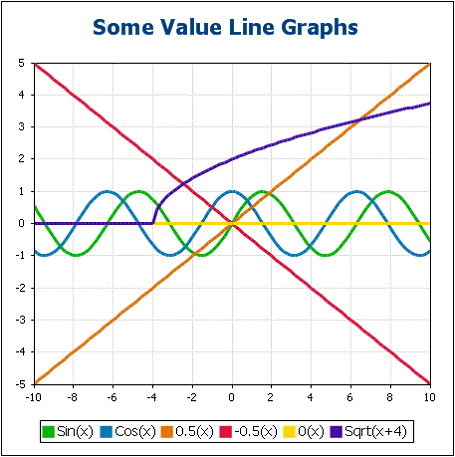

Diagrammtypen

Es stehen die folgenden unten aufgelisteten Diagrammtypen zur Verfügung. Wählen Sie den Diagrammtyp im Dialogfeld "Typ ändern" (Abbildung oben) aus und klicken Sie auf OK.







Andere grundlegende Einstellungen

Im Bereich "Diagrammeinstellungen" können Sie auch den Titel des Diagramms einstellen (siehe Abbildung unten).

ChartSettingsPaneSV

Weitere Einstellungen:



Die Breite und Höhe eines Diagramms kann in Form statischer Werte direkt im Fenster "Diagrammeinstellungen" eingegeben werden.

Mit der Pixeldichte-Einstellung wird die Auflösung des Diagrammbilds im Ausgabedokument definiert. z.B.: Beispiel: Wenn ein Diagramm eine Höhe von 250px und eine Breite von 250px hat und die Pixeldichte auf 200% eingestellt wurde, dann wird ein Diagrammbild mit den Maßen 500px mal 500px generiert. In der Ausgabe wird diese Bilddatei auf eine Größe von 250px x 250px beschränkt und somit ein Bild mit höherer Auflösung produziert.

Klicken Sie auf die Schaltfläche Bilddateieinstellungen, um den Pfad und Namen einer Bilddatei für das Diagramm zu definieren. Diese Bilddatei wird bei Generierung einer Vorschau oder bei Verwendung des Befehls Generierte Dateien speichern verwendet. Für Vorschauen erstellte Bilddateien werden beim Schließen von StyleVision gelöscht.
