Beispiel: Mappen von Datenbankdaten auf Excel 2007+
Die im folgenden Beispiel verwendete Mapping-Datei steht unter dem Pfad <Dokumente>\Altova\MapForce2025\MapForceExamples\Excel-mapping.mfd zur Verfügung. In diesem Beispiel wird das dritte von den drei Mappings erläutert.
Ziel des Mappings ist folgendes:
•Extrahieren nur derjenigen Personen aus der Datenbank "altova", deren Primärschlüssel für die Abteilung "4" ist, d.h. die der IT-Abteilung angehören.
•Schreiben der extrahierten Datensätze in eine Excel 2007+-Standardkomponente.

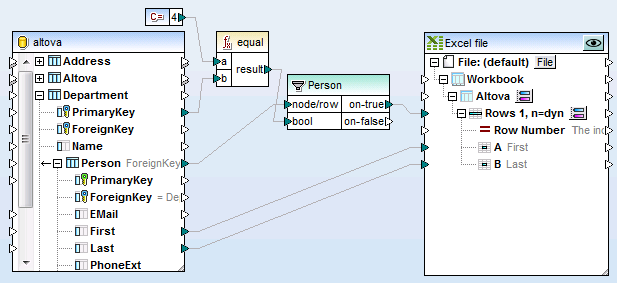

Excel-mapping.mfd (Beispiel 3)
Das Mapping ist folgendermaßen konfiguriert:
1.Aus dem Ordner <Dokumente>\Altova\MapForce2025\MapForceExamples\ wurde die Datenbank "altova" mit dem Menübefehl Einfügen | Datenbank und über den anschließend angezeigten Assistenten zum Verbinden mit einer SQLite-Datenbank zum Mapping-Bereich hinzugefügt.
2.Die Excel 2007+-Standardkomponente wurde mit dem Menübefehl Einfügen | Excel 2007+-Datei hinzugefügt, wobei die Option zur Angabe einer Beispieldatei übersprungen wurde.
3.Das erste Arbeitsblatt (Blatt1) wurde durch Klicken auf die daneben liegende Schaltfläche
und Eingabe von "Altova" als Arbeitsblattname umbenannt.

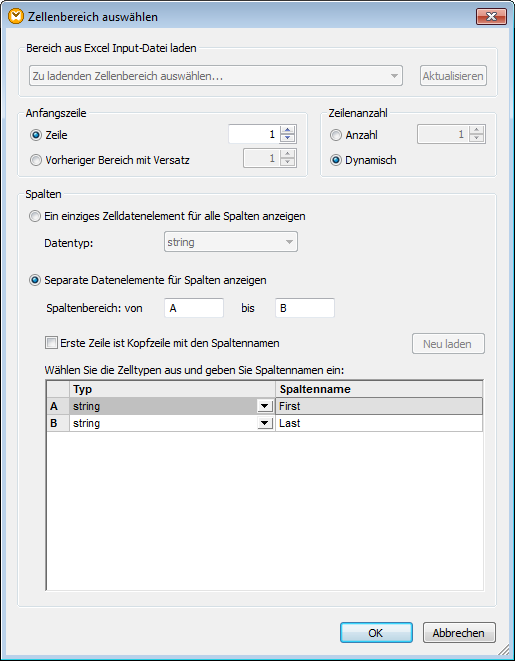

4.Der Bereich Zeilen 1, n=dyn wurde durch Klicken auf die daneben liegende Schaltfläche konfiguriert. Die Optionen für den Zellenbereich wurden folgendermaßen definiert:
5.Weiters wurden die folgenden Optionen definiert:
oDer Wert von PrimaryKey wird mit Hilfe der equal-Funktion mit dem Wert 4 aus der Konstantenkomponente verglichen.
oDie Filterkomponente übergibt die First- und Last-Felder, bei denen die Boolesche Bedingung "true" ergibt, d.h. wenn der Primärschlüssel von Department "4" ist.
oDas Datenelement on-true ist mit dem Datenelement Zeilen 1, n=dyn in der Excel-Datei verbunden ist.
Ergebnis des Mappings: Die vier Personen der IT-Abteilung werden in der Excel-Arbeitsmappe angezeigt.
