创建图表

单击新建图表按钮时，将弹出“选择列”对话框（参见下方截图），其中指定了图表的三个基本数据选择参数。这些参数（如下所列）用于构建图表数据表格。

•源XPath：对话框打开时会自动输入一个XPath表达式。它将选择XML文档中的节点，该节点在访问“选择列”对话框时被选中。您可以使用键盘在对话框中对其进行编辑。包含索引复选框确定是否在XPath中使用谓词过滤器（有关详细信息，请参见源XPath）。源XPath选择的节点的子节点将可作为X轴和Y轴的数据列进行选择。“列搜索深度”组合框决定了要搜索多少个级别以返回可用于X轴和Y轴数据选择的节点。编辑源XPath后，您必须单击更新列以使更改生效，并刷新对话框中的X轴和Y轴列表。

•X轴：在此组合框中，您可以指定哪个节点将被用作X轴。此选择返回的序列将提供X轴上的标签。组合框中的自动枚举选项为X轴提供编号标签。请注意，为Y轴创建的XPath表达式也可以在X轴组合框中进行选择。

•Y轴：在此窗格中选中的条目将是节点，其数值将表示为Y轴的数值。全部清除和全部标记按钮分别取消选择所有项和选择Y轴窗格中的所有项。插入XPath按钮可以生成一个数据系列，该系列由于不是源XPath返回的节点的子节点而无法使用。为X轴选择的节点或XPath表达式对Y轴不可用并且显示为灰色。

如何创建图表数据表格

用于图表的数据由“选择列”对话框中的选择决定。我们将通过一个示例说明如何选择图表数据。由于XML文档（参见下方截图）包含三个Region元素，源XPath /Data/Region依次选择它们中的每一个。将每个Region元素作为上下文节点，然后生成数据列。对于源XPath选择的每个Region元素，请执行以下操作：

1.X轴表达式生成第一列（默认情况下，该列将是用于X轴标签的列）。

2.为每个系列（Y轴选择）生成一列。

为上方显示的“选择列”对话框生成的图表数据可以如下表所示进行可视化。

源XPath	X轴	Y轴（系列轴）
Region[1]	@id	Year[1]	Year[2]	Year[3]	Year[4]	Year[5]	Year[6]
Region[2]	@id	Year[1]	Year[2]	Year[3]	Year[4]	Year[5]	Year[6]
Region[3]	@id	Year[1]	Year[2]	Year[3]	Year[4]	Year[5]	Year[6]

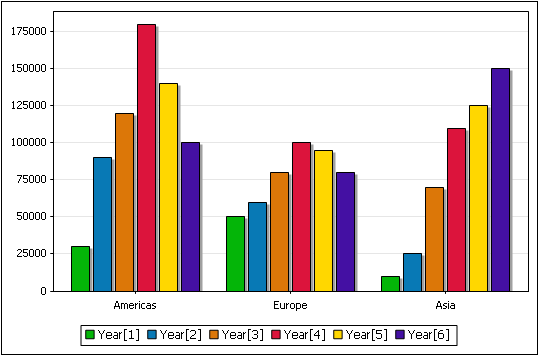

从这些数据生成的条形图如下所示：

请注意以下几点：

•X轴上的刻度数由源XPath表达式返回的序列的大小决定（在本例中为三个）。

•源XPath返回的节点将是上下文节点，分别用于为X轴上的每个刻度生成两组数据：(i) X轴刻度标签（使用X轴选择），以及(ii) 为该刻度绘制的所有系列（使用Y轴选择来选择这些系列）。为X轴和Y轴输入的XPath表达式将在这些（源XPath）节点的上下文中进行评估。

•X轴选择返回的序列将是每个刻度的标签。如果标签的数量少于刻度，则某些刻度将保持未标记状态。

•每个系列（例如Year[1]）对每个上下文节点进行一次评估。对于某些图表，例如饼图或单个条形图，仅能使用一个系列。

•图例是使用数据系列中条目的名称创建的。

这是用于上述示例的XML文档，供您参考。它名为YearlySales.xml并位于C:\Documents and Settings\<username>\My Documents\Altova\XMLSpy2023\Examples\Tutorial文件夹中。

<?xml version="1.0" encoding="UTF-8"?>

<Data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xsi:noNamespaceSchemaLocation="YearlySales.xsd">

</Region>

</Region>

</Region>

</Data>

上方“选择列”对话框中显示的数据选择可以在“选择数据”对话框的表格中看到（参见下方截图）。可以通过单击图表输出窗口中的选择数据按钮来访问“选择数据”对话框。

有关“选择列”对话框中各个参数的更多详细信息，请参见以下部分：源XPath、X轴选择、Y轴选择以及图表数据。
