XML Schema提供了Import、Include和Redefine(IIR)语句以帮助Schema的模块化。每种方法都有不同的命名空间要求。当您尝试创建IIR时,SchemaAgent Client和XMLSpy会自动检查这些要求。



Import、Include和Redefine(IIR)

Schema构造可以通过“不同的方式”“插入”:



可以将全局元素直接从“组件”输入助手拖到Schema组件的内容模型中(在Schema视图中)。

可以从定义新元素/特性时自动打开的列表框中选择组件,例如complexType和simpleType。

在创建/更新这些类型的构造时,可以从“详细信息”输入助手中选择组件,例如complexType。



包含Schema组件

此示例使用..\Tutorial文件夹中的DB2schema.xsd文件作为活动Schema;“组件”输入助手的全局组件选项卡处于活动状态。



要使用来自SchemaAgent Server Schema的Schema构造,请执行以下操作:



1.确保您已连接到SchemaAgent服务器(参见连接到SchemaAgent服务器)。
2.打开并对此示例的DB2Schema.xsd文件进行重命名,例如重命名为Altova-office

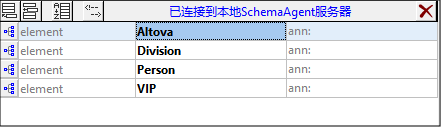

spy-client01



3.在Schema概览中,单击Altova元素的ic_schem_part图标以查看其内容模型。

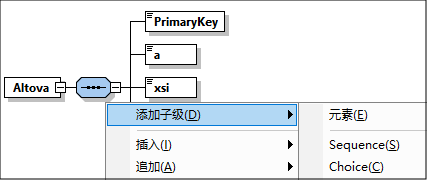

4.Altova序列排序符上右键单击,然后选择菜单选项添加子集 | 元素。请注意,此时会自动打开一个包含服务器路径中所有全局元素的列表框。请选择要包含的元素。
spy-client1
5.输入Altova-office作为该新元素的名称,然后按Enter键。

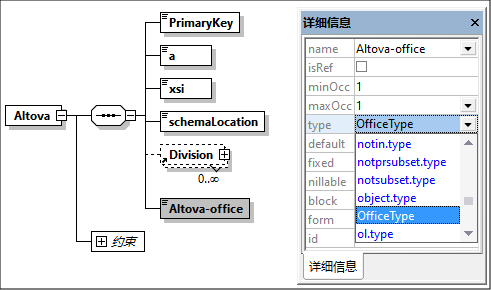

6.使用“详细信息”输入助手,单击type组合框并选择OfficeType条目。
spy-client2

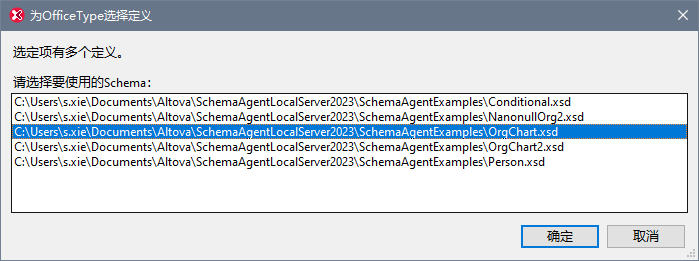

这将打开“为OfficeType选择定义”对话框。

spy-client3
7.选择Orgchart.xsd并单击确定
spy-client4

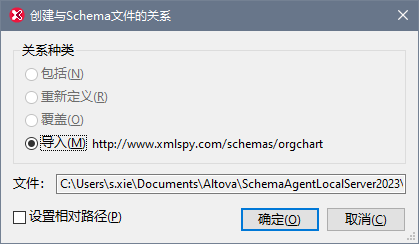

8.单击确定。这将自动为您选择Import命令。一个“展开”图标会出现在Altova-office元素上。
spy-client3a

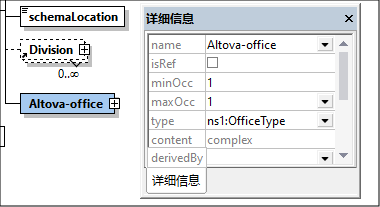

请注意:“详细信息”输入助手中的type条目已改变;它现在显示为ns1:OfficeType,这是因为Orgchart.xsd Schema文件已被导入,并且在两个Schema中的目标命名空间必须不同。Import命令也已添加到Schema中。

spy-client5

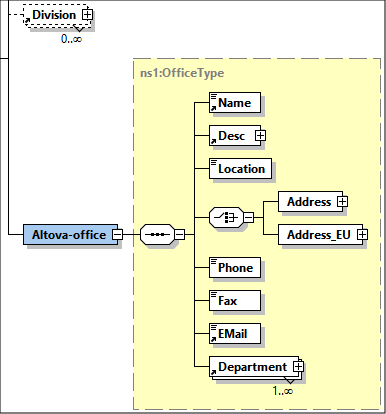

9.单击“展开”按钮以查看OfficeType的内容模型。
spy-client6



10.F8以验证Schema。此时应出现“该Schema是有效的”消息。



清理Schema:



1.删除内容模型中的Division元素。
2.单击“返回到全局组件”图标ic_back2global以切换到Schema概览。

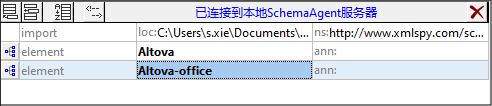

3.删除以下全局元素:DivisionPersonVIP
spy-client7
4.选择菜单选项Schema设计 | Schema设置以查看如何更改命名空间设置。
spy-ins-construct5

ns1 前缀已自动添加到www.xmlspy.com/schemas/orgchart命名空间。“组件”(参见截图)和“详细信息”输入助手显示所有导入的带有ns1:命名空间前缀的构造。

spy-client8



请注意:

使用XMLSpy对SchemaAgent Server控制下的Schema所做的更改将自动更新SchemaAgent Server路径中引用被修改的Schema的的其他Schema。

如果您正在处理的Schema也在SchemaAgent Server路径中,则有可能在输入助手中看到构造元素、simpleType等的重复内容(黑色和蓝色)。
