Altova XMLSpy 2023 Enterprise Edition

要创建新的XML Schema文件,请执行以下步骤:

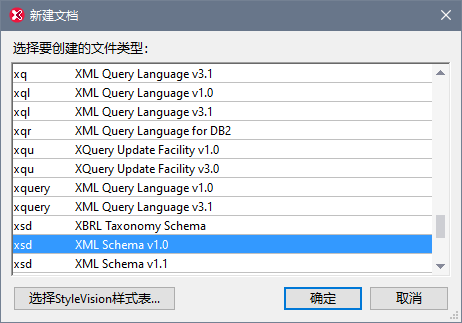

1.选择菜单选项文件 | 新建。将出现“新建文档”对话框。

tut_5a

2.在对话框中选择XSD (XML Schema v1.0)(窗口中的文档描述和列表可能与截图中有所不同)。然后单击确认。一个空的Schema文件将出现在处于Schema视图的主窗口中。

3.在“Schema设计”工具栏中,单击XSD 1.0模式按钮(参见下方截图),以让Schema视图处于XSD 1.0编辑模式。

ToolbarSchemaDesignXSD10

4.系统会提示您输入根元素的名称。

tut_5b

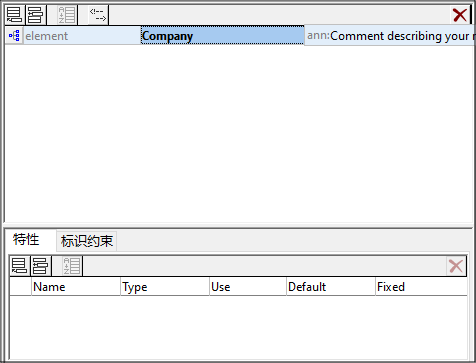

5.双击突出显示的字段并输入Company。按Enter键确认。Company现在是该Schema的根元素,同时也是全局元素。您现在在主窗口中看到的视图(参见下方截图)被称为Schema概览。它通过在主窗口的顶部窗格中显示所有全局组件的列表来提供该Schema的概览;底部窗格则显示所选全局组件的特性和标识约束。(您可以通过单击全局组件左侧的“显示图表”图标来查看和编辑单个全局组件的内容模型。)

tut_5c

6.Company元素的注解字段(ann)中输入元素的描述,在本例中则为根元素

7.单击菜单选项文件 | 保存,然后使用您喜欢的名称(例如,AddressFirst.xsd)来保存XML Schema。



文件选项卡中的彩色圆圈符号表示文件的备份状态。有关这些指示符的说明,请参见文件自动备份
