表格定义中表格的结构由表格的轴(X,Y,Z)定义,每个轴都对应一个或多个细分组件(参见下方截图)。



X轴和Y轴分别对应于生成的表格的列和行。X轴和Y轴部分对它们作了介绍。

如果定义了Z轴,它将显示为一个单独的表格。请参见Z轴部分。

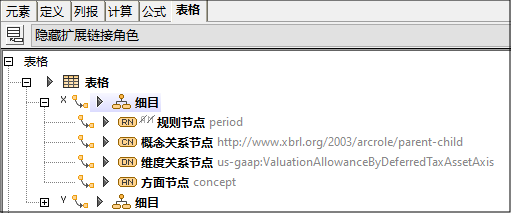

每个细分组件可以包含多个表格定义节点(参见下方截图)。有不同类型的定义节点:

规则节点(下方截图中的RN图标)
概念关系节点(CN
维度关系节点(DN)和
方面节点(AN)。

有关这些定义节点的结构属性的说明,请参见定义节点部分。

XBRLTableBreakdowns



多个细分的投影

多个独立的细分可以与单个表格轴相关联。解析如何将多个细分组合成一个“有效”细分的机制称为投影。单个轴的多个细分的相对优先级是由每个细分的@order特性决定的。这些细分以树结构的形式呈现。对于第一个细分的每一片叶子,会附加整个第二个细分,以递归的方式以此类推。

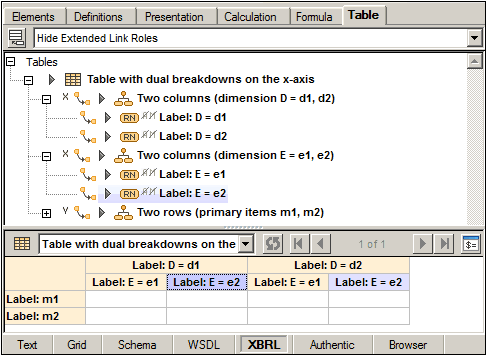

在下方截图中,X轴有两个细分:dimension D的优先级高于dimension E。这将为dimension D的每片叶子(d1d2)附加dimension E的整个树。由于X轴生成列,所以这些细分形成了表的列结构的投影。您可以在下方截图中看到表格布局预览。

XBRLTableProjections
