XMLSpy根据您选择的图表类型提供了两个不同的部分来定义要在图表中使用的颜色。



饼图、条形图、面积图和K线图的颜色方案

仪表盘图的颜色范围



颜色方案

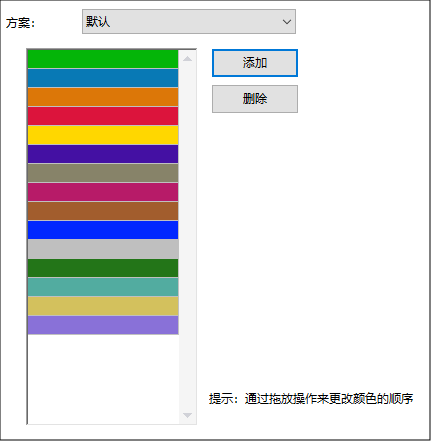

“更改外观”对话框的“颜色方案”部分提供了四套预定义的颜色方案(即默认、灰色、彩色和浅色),您可以对它们进行自定义;此外,您还可以从头开始定义自己的颜色方案。

dlg_chart-appearance-colschema

顶部颜色将用于第一个系列,第二个颜色将用于第二个系列,以此类推。您可以通过选择一种颜色并用鼠标将其拖至新位置来更改颜色的顺序。要添加新颜色或删除不需要的颜色,请单击相应的按钮。在K线图中,仅会使用第一个颜色。

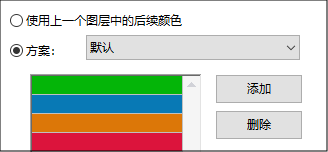

如果您在“图表”窗口中追加了一层或多层覆盖图,则“更改外观”对话框的“颜色方案”部分将包含一个额外的单选按钮,使用上一个图层中的后续颜色,该按钮默认为激活状态。

dlg_chart-appearance-colschema-overlay

激活该单选按钮后,将使用上一个图层的颜色方案,您不能为覆盖的图层选择一个单独的颜色方案。将使用上一个图层的颜色方案中的后续颜色来显示活动图层的系列。这样,“图表”窗口的所有系列都有不同的颜色,从而更容易区分。



您可以在添加的任何一个额外的图层上打破这一关联,并选择一个不同的颜色方案,然后也可以在后续的图层中复用。



颜色范围

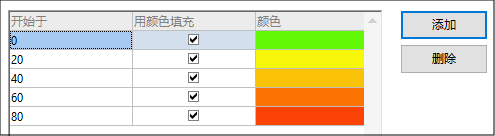

在仪表盘图中,您可以通过将颜色应用于某些值范围来自定义仪表盘的外观。

dlg_chart-appearance-colrange

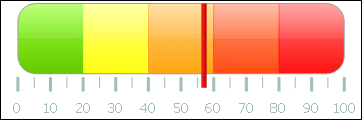

上图中显示的设置被用于以下仪表盘图中:



chart_gauge-colrange

chart_gauge-bar-colrange
