图表
在文本视图或网格视图中打开XML文档时，可以在图表窗口（输出窗口之一）中生成图表（饼图、条形图等），显示XML文档中选定的数据。然后，可以将图表作为图像文件或XSLT或XQuery片段导出到剪贴板。图表功能在需要快速以图形方式表示XML文档中选定的数据的情况下非常有用。
以下是可用的图表类型：
•饼图（二维，三维）
•条形图，单个条形图（二维，三维）
•条形图，分组条形图（二维，三维）
•堆积条形图
•类别折线图
•值线图
•面积图和堆积面积图
•K线图
•仪表盘图（圆形和条形）
•覆盖图
概述：从创建到导出
下面大致描述了创建图表的步骤。有关更详细的说明，请参见本部分的小节。
1.在文本视图或网格视图中，选择要用作数据选择的上下文节点的节点。您还可以选择节点范围。源XPath部分解释了各种选择方法的含义。
2.右键单击并从出现的上下文菜单中选择新建图表命令。或者，在图表输出窗口中单击新建图表按钮。这将弹出“选择列”对话框（参见下方截图），其中可以选择X轴和Y轴数据并修改源XPath。

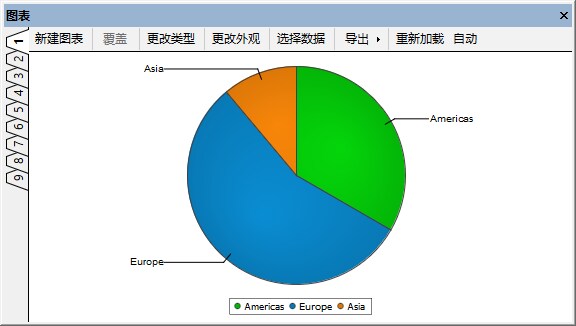

3.单击确定后，图表将在图表窗口中创建（参见下方截图）。
4.图表的数据选择和其他设置可以稍后编辑。您不仅可以编辑其源XPath和列选择，还可以编辑其类型和外观。图表轴的数据选择可以通过单击选择数据按钮来编辑。要更改图表的类型和外观，请分别单击更改类型按钮或更改外观按钮。
5.图表可以作为图像文件或XSLT或XQuery片段导出到剪贴板。
其他功能
以下功能使您可以更轻松地使用图表：
•多个选项卡：如果您希望在不删除当前图表的情况下创建一个新图表，则可以在编号为1到9的其他选项卡之一（参见上方截图）中创建新图表。请注意，即使在XML文档关闭的情况下，从该文档生成的图表也会在图表窗口的相应选项卡中保持打开状态。
•自动重新加载：如果打开了自动按钮（参见上方截图），只要XML文档中的数据发生更改，图表就会自动重新加载。否则，必须通过单击重新加载按钮对图表进行手动更新。
示例文件
本部分和小节中有关图表如何工作的说明使用了一个名为YearlySales.xml的XML文件。该文件位于C:\Documents and Settings\<username>\My Documents\Altova\XMLSpy2023\Examples\Tutorial文件夹中。
<?xml version="1.0" encoding="UTF-8"?>
<Data xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:noNamespaceSchemaLocation="YearlySales.xsd">
<Region id="Americas">
<Year id="2005">30000</Year>
<Year id="2006">90000</Year>
<Year id="2007">120000</Year>
<Year id="2008">180000</Year>
<Year id="2009">140000</Year>
<Year id="2010">100000</Year>
</Region>
<Region id="Europe">
<Year id="2005">50000</Year>
<Year id="2006">60000</Year>
<Year id="2007">80000</Year>
<Year id="2008">100000</Year>
<Year id="2009">95000</Year>
<Year id="2010">80000</Year>
</Region>
<Region id="Asia">
<Year id="2005">10000</Year>
<Year id="2006">25000</Year>
<Year id="2007">70000</Year>
<Year id="2008">110000</Year>
<Year id="2009">125000</Year>
<Year id="2010">150000</Year>
</Region>
</Data>
