Atributos, aserciones y restricciones de identidad

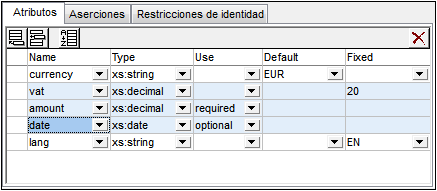

El panel Atributos/Aserciones/Restricciones de identidad (AARID) (imagen siguiente) está situado bajo el panel principal de la vista general del esquema y de la vista del modelo de contenido. El panel y sus pestañas son fijos, pero en la vista del modelo de contenido puede visualizar y editar los componentes de cada pestaña por separado en el diagrama de la vista del modelo de contenido, en lugar de en el panel AARID. Cuando las tres pestañas se representan en el diagrama del modelo de contenido, el panel AARID desaparece.
Para habilitar/deshabilitar la representación de las pestañas del panel AARID en el diagrama, use el cuadro de diálogo Configurar visualización del esquema (Diseño de esquemas | Configurar opciones de vista | Elemento) o haga clic en el icono correspondiente de la barra de herramientas Diseño de esquemas (ver lista).
| Mostrar atributos en diagrama: disponible en la vista del modelo de contenido solamente. Habilita/deshabilita la representación de los atributos en el diagrama, en lugar de en el panel AARID. |
| Mostrar aserciones en diagrama: disponible en la vista del modelo de contenido solamente. Habilita/deshabilita la representación de las aserciones en el diagrama, en lugar de en el panel AARID. |
| Mostrar restricciones en diagrama: disponible en la vista del modelo de contenido solamente. Habilita/deshabilita la representación de las restricciones de identidad en el diagrama, en lugar de en el panel AARID. |
Uso de las pestañas del panel AARID
Las pestañas del panel AARID se habilitan o deshabilitan dependiendo del componente seleccionado en el panel superior de la vista general del esquema o de la vista del modelo de contenido. Por ejemplo, a los complexType se les puede añadir atributos. Por eso, si selecciona un complexType en el panel principal, la pestaña Atributos está habilitada en el panel AARID.
Para aprender a utilizar las pestañas del panel, consulte estos subapartados:
•Atributos, grupos de atributos y comodines de atributo
Ordenar atributos y restricciones de identidad

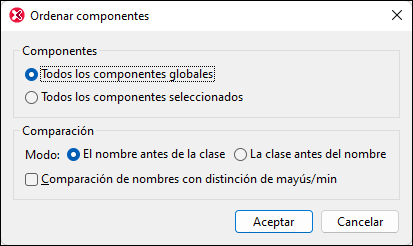

Puede ordenar los atributos y las restricciones de identidad de las pestañas haciendo clic en el icono Ordenar de la barra de herramientas de la pestaña. Aparece el cuadro de diálogo "Ordenar componentes" (imagen siguiente), donde puede elegir si se ordenan el componente resaltado y los componentes del mismo nivel o si se ordenan todos los componentes seleccionados. En el ejemplo de la imagen anterior, se seleccionaron tres atributos (resaltados en azul). Puede mantener pulsada la tecla Mayús mientras hace clic en los componentes para seleccionar un grupo de componentes y pulsar la tecla Ctrl mientras hace clic para añadir más componentes al grupo seleccionado.
Después de seleccionar los componentes que desea ordenar, elija si se ordenan por orden alfabético (El nombre antes de la clase) o según el tipo de componente y por orden alfabético (La clase antes del nombre). El criterio de ordenación se implementa inmediatamente en el texto del esquema de documento. No es una mera máscara de la interfaz.
