Gráficos
Puede crear gráficos en la vista Cuadrícula usando la función de extensión XPath/XQuery de Altova altovaext:chart (ver imágenes siguientes). Más abajo explicamos esta función de extensión. También puede encontrar la explicación junto con las de otras funciones de extensión en el apartado Funciones de extensión para gráficos.
Gráfico de muestra en XML

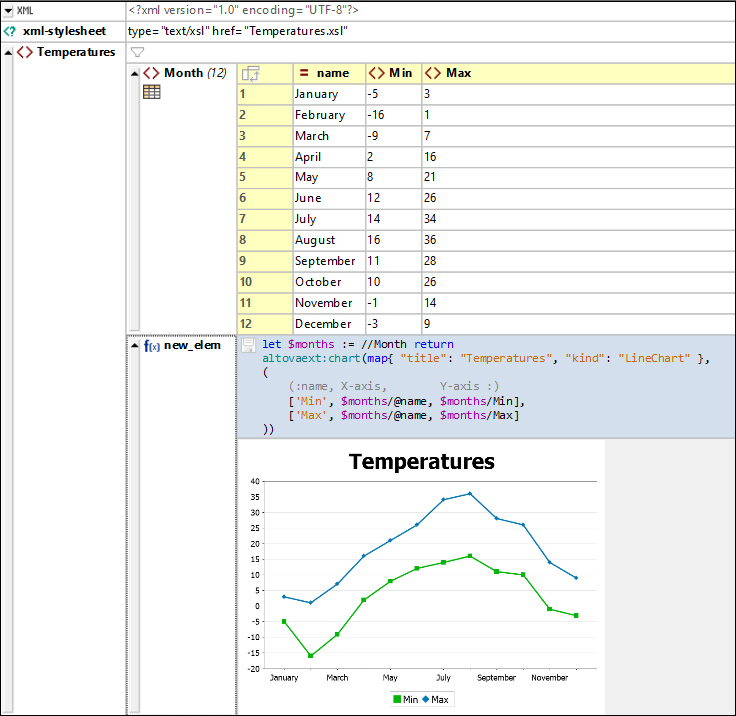

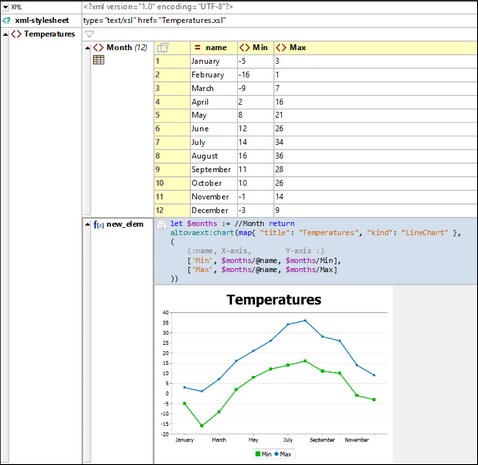

La extensión altovaext:chart de la imagen siguiente se usa en una expresión XQuery Let que está definida dentro de una fórmula de la vista Cuadrícula. El gráfico aparece como imagen bajo la fórmula. Puede usar el extracto de código XML y la función de expresión XQuery que incluimos a continuación para probar la función de gráficos.
<?xml version="1.0" encoding="UTF-8"?> <Temperatures> <Month name="January"> <Min>-5</Min> <Max>3</Max> </Month> <Month name="February"> <Min>-16</Min> <Max>1</Max> </Month> <Month name="March"> <Min>-9</Min> <Max>7</Max> </Month> <Month name="April"> <Min>2</Min> <Max>16</Max> </Month> <Month name="May"> <Min>8</Min> <Max>21</Max> </Month> <Month name="June"> <Min>12</Min> <Max>26</Max> </Month> <Month name="July"> <Min>14</Min> <Max>34</Max> </Month> <Month name="August"> <Min>16</Min> <Max>36</Max> </Month> <Month name="September"> <Min>11</Min> <Max>28</Max> </Month> <Month name="October"> <Min>10</Min> <Max>26</Max> </Month> <Month name="November"> <Min>-1</Min> <Max>14</Max> </Month> <Month name="December"> <Min>-3</Min> <Max>9</Max> </Month> </Temperatures>
|
let $months := //Month return altovaext:chart(map{ "title":"Temperatures", "kind":"LineChart" }, ( (:name, X-axis, Y-axis :) ['Min', $months/@name, $months/Min], ['Max', $months/@name, $months/Max] ))
|
Gráfico de muestra en JSON

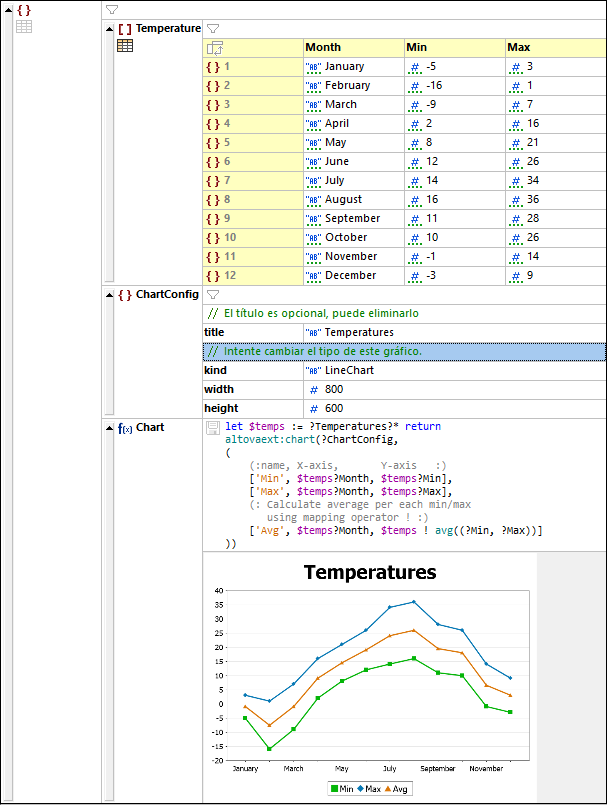

La extensión altovaext:chart de la imagen siguiente se usa en una expresión XQuery Let que está definida dentro de una fórmula de la vista Cuadrícula. El gráfico aparece como imagen bajo la fórmula. Este gráfico de muestra está en el archivo Chart.jsonc que está en la carpeta Examples de su carpeta (Mis) Documentos y a la que también puede acceder desde el proyecto Examples. La lista de documentos JSON también se ve a continuación para su comodidad, para que pueda probar más fácilmente la función de gráficos. La función de gráficos está incluida en la lista de documentos JSON, pero también se indica por separado a continuación.
// Este archivo ilustra las nuevas funciones de la vista Cuadrícula JSON. // Cambie a la vista de cuadrícula para aprovechar las nuevas funciones como filtros y fórmulas. { "Temperatures": [ { "Month": "January", "Min": -5, "Max": 3 }, { "Month": "February", "Min": -16, "Max": 1 }, { "Month": "March", "Min": -9, "Max": 7 }, { "Month": "April", "Min": 2, "Max": 16 }, { "Month": "May", "Min": 8, "Max": 21 }, { "Month": "June", "Min": 12, "Max": 26 }, { "Month": "July", "Min": 14, "Max": 34 }, { "Month": "August", "Min": 16, "Max": 36 }, { "Month": "September", "Min": 11, "Max": 28 }, { "Month": "October", "Min": 10, "Max": 26 }, { "Month": "November", "Min": -1, "Max": 14 }, { "Month": "December", "Min": -3, "Max": 9 } ], "ChartConfig": { //El título es opcional, puede eliminarlo. "title": "Temperatures", //Intente modificar el tipo de este gráfico. "kind": "LineChart", "width": 800, "height": 600 } /*(:altova_xq:)Chart(:altova_xq_key:) altovaext:chart(?ChartConfig, ( (:name, X-axis, Y-axis :) ['Min', $temps?Month, $temps?Min], ['Max', $temps?Month, $temps?Max], (: Calculate average per each min/max using mapping operator ! :) ['Avg', $temps?Month, $temps ! avg((?Min, ?Max))] ))*/ }
|
let $temps := ?Temperatures?* return altovaext:chart(?ChartConfig, ( (:name, X-axis, Y-axis :) ['Min', $temps?Month, $temps?Min], ['Max', $temps?Month, $temps?Max], (: Calculate average per each min/max using mapping operator ! :) ['Avg', $temps?Month, $temps ! avg((?Min, ?Max))] ))
|
Usar las funciones de extensión para gráficos de Altova
•La función de extensión para gráficos altovaext:chart debe usar el prefijo del espacio de nombres altovaext:.
•La función altovaext:chart toma dos argumentos: (I) información de configuración del gráfico y (ii) información de series de datos de gráficos.
•La información de configuración del gráfico es el primer argumento de altovaext:chart. Se trata de una serie sin ordenar de cuadro pares clave-valor. Estos pares se aplican (i) al título del gráfico (la clave es title), (ii) al tipo de gráfico (la clave es kind, consulte Funciones de extensión para gráficos para ver qué tipos existen), (iii) ancho del gráfico en píxeles (solo números enteros, la clave es width) y (iv) altura del gráfico en píxeles (solo números enteros, la clave es height). Si no se indican el ancho o la altura, los valores que faltan se calculan automáticamente en función de los datos.
•En la imagen anterior que muestra el ejemplo JSON, la información de la configuración se almacena en el objeto ChartConfig, al que se hace referencia desde la función altovaext:chart.
•La serie de datos del gráfico es el segundo argumento de altovaext:chart. Cada serie de datos es una matriz de tamaño 3 (i) el nombre de la serie de datos, (ii) los valores del eje X y (iii) los valores del eje Y. Si quiere crear varias series (por ejemplo, para que cada serie represente una línea, como en el ejemplo anterior) debe crear una secuencia de varias matrices.
•El ejemplo XML más arriba tiene dos series de datos, que corresponden a las temperaturas mínima y máxima. Los datos de los ejes X e Y son referenciados desde la secuencia de todos los elementos Month.
•El ejemplo JSON más arriba tiene tres series de datos, que corresponden a las temperaturas mínima, máxima y media. Los datos de los ejes X e Y son referenciados desde las matrices Temperatures.
Para más información consulte el apartado Funciones de extensión para gráficos.
