Insertar elementos
Para insertar elementos con los iconos de la barra de herramientas:
1.Haga clic en un icono de la barra de herramientas Diagrama de máquina de estados de protocolos.
2.Haga clic en el área de trabajo del diagrama en el que desea insertar el elemento. Para insertar varios elementos del tipo seleccionado, mantenga pulsada la tecla Ctrl mientras hace clic en el área de trabajo.
Arrastrar elementos desde la Estructura del modelo hasta el diagrama:
1.En la Estructura del modelo busque el elemento que quiere insertar en el otro diagrama (puede usar el cuadro de búsqueda o pulsar Ctrl+F para buscar el elemento).
2.Arrastre el elemento hasta el diagrama de máquina de estados de protocolos.
Para insertar un estado simple:
1.Haga clic en el icono Estado
de la barra de herramientas y haga clic en el diagrama para insertarlo.
2.Escriba el nombre del estado y pulse Entrar para confirmar.
Los estados simples no tienen regiones ni subestructuras.
Para crear una transición de protocolo entre dos estados:
1.Haga clic en el controlador Transición del estado de origen (situado a la derecha del elemento) o en el icono TransiciónDeProtoclo de la barra de herramientas.
2.Arrastre la flecha de la transición hasta el estado de destino.
El cursor de texto se habilita automáticamente para que pueda insertar la condición previa o posterior. Recuerde que es obligatorio utilizar corchetes y la barra diagonal en las condiciones.

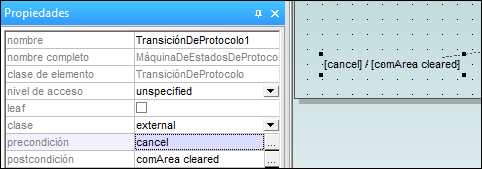

Si inserta la condición (previa o posterior) en la ventana Propiedades, los corchetes y la barra diagonal se escriben automáticamente en el diagrama.
Para crear e insertar estados compuestos y estados de submáquina, consulte el apartado Estados compuestos.
