Generar varios diagramas de secuencia
En Umodel también puede crear modelos de diagramas de secuencia a partir de operaciones:
1.Seleccione la opción de menú Proyecto | Generar diagramas de secuencia a partir del código.

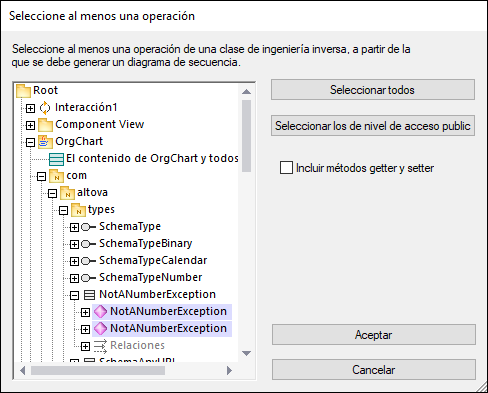

Aparece el cuadro de diálogo "Seleccione al menos una operación".
2.Seleccione las operaciones para las que desea generar un diagrama de secuencia y haga clic en Aceptar (si quiere puede usar los botones Seleccionar todos y Seleccionar los de nivel de acceso public).
3.Otra opción es marcar la casilla Incluir métodos getter y setter para generar diagramas de secuencia para los getter y setter de C#/VB.NET.
4.Al hacer clic en Aceptar se abre el cuadro de diálogo "Generación de diagrama de secuencia", donde puede elegir las opciones de generación.
5.Haga clic en Aceptar para generar los diagramas de secuencia. Por cada operación seleccionada se genera un diagrama de secuencia distinto.
Si su proyecto es grande, es probable que crear varios diagramas lleve bastante tiempo. Tenga en cuenta que UModel solamente abre automáticamente los primeros 10 diagramas; el resto se generan pero no sin abrirse. |
