Diagramas BPMN 1.0 / 2.0
Sitio web de Altova:
Notación de modelado de procesos de negocio (BPMN)

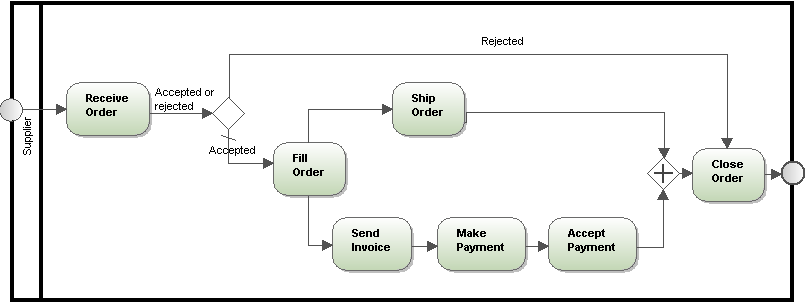

BPMN es una notación estándar de diagramas de flujo que muestran procesos de negocio como flujos de trabajo de fácil comprensión para todos los participantes del proceso. UModel es compatible con la versión 1.0 y 2.0 de BPMN. UModel también es compatible con los diagramas BPMN 2.0 de coreografía, de colaboración y con los diagramas de procesos de negocio estándar BPMN 2.0. En un proyecto de UModel puede usar diagramas BPMN 1.0 y diagramas BPMN 2.0. Además puede convertir diagramas BPMN 1.0 en diagramas BPMN 2.0 en cualquier momento del proceso de modelado.
Hay cuatro categorías de elementos BPMN:
| Eventos, Actividades (Tareas o Subprocesos) y Compuertas |
| Flujos de secuencia, Flujos de mensaje y Asociación |
| Contenedores y Compartimentos |
Objetos de datos, Grupos y Anotaciones textuales |
En UModel los diagramas y objetos BPMN se insertan de la misma forma que los demás elementos de modelado.
Los objetos se pueden insertar con ayuda de los iconos de la barra de herramientas. Las asociaciones con otros objetos se pueden crear arrastrando los controladores de objeto hasta el objeto de destino. Al igual que en los demás diagramas, los elementos BPMN se pueden ver y configurar en la ventana Propiedades.
Recuerde que puede crear varias capas en cada diagrama BPMN. Para más información consulte el apartado Añadir capas a los diagramas.
Para convertir diagramas BPMN 1.0 en diagramas BPMN 2.0:
1.Haga clic con el botón derecho en un diagrama BPMN 1.0 y seleccione la opción Convertir en diagrama BPMN 2.
2.Si en el mismo paquete hay varios diagramas BPMN 1.0, aparece un aviso preguntando si desea convertir todos los diagramas del paquete.
3.Después aparece otro aviso preguntando si desea incluir el perfil BPMN 2 en el proyecto.
4.Haga clic en Aceptar para convertir los diagramas.
