Sequenzdiagramm

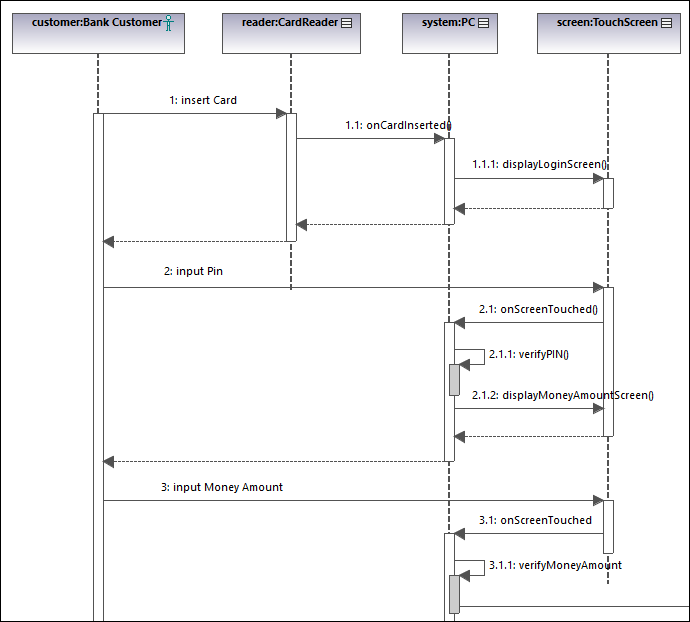

Wie das Aktivitätsdiagramm beschreibt auch das SysML-Sequenzdiagramm das dynamische Verhalten eines Systems, jedoch mit größerer Genauigkeit. Es gibt nicht nur Aufschluss über die Reihenfolge von Aktionen und von welchen Strukturen die Aktionen ausgeführt werden, sondern auch über die Strukturen, die eine bestimmte Aktion aufrufen. Daher tendieren Sequenzdiagramme oft dazu, sehr komplex zu werden, außer sie konzentrieren sich auf ein ganz bestimmtes Szenario. In der Abbildung unten sehen Sie ein Fragment eines SysML-Sequenzdiagramms aus dem Beispielprojekt Bank_SysML.ump.
SysML-Sequenzdiagramm
Das SysML-Sequenzdiagramm entspricht der UML-Spezifikation. Um dieses Diagramm in UModel zu erstellen, benötigen Sie keine speziellen Kenntnisse im Vergleich zum Standard-UML-Sequenzdiagramm. Allgemeine Informationen zu UML-Sequenzdiagrammen finden Sie unter Sequenzdiagramm.
