Aktivitätsdiagramm
SysML-Aktivitätsdiagramme drücken Informationen über das dynamische Verhalten eines Systems wie z.B. Objektflüsse während des Systembetriebs aus. Solche Diagramme stellen die Reihenfolge, in der Aktionen durchgeführt werden, dar und beschreiben, welche der Strukturen eine bestimmte Aktion durchführt. Bei den Flüssen selbst kann es sich um Kontroll- oder Objektflüsse handeln. Beide Flussarten können mit Hilfe der entsprechenden Symbolleisten-Schaltfläche hinzugefügt werden:
 | Kontrollfluss |
 | Objektfluss |

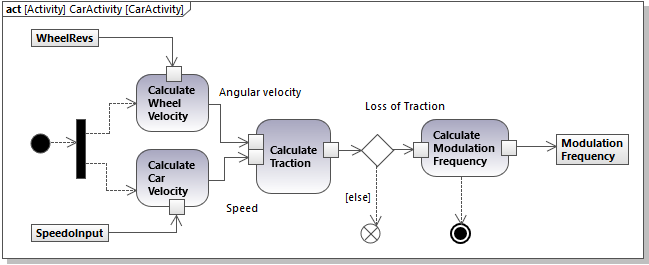

Im unten gezeigten Aktivitätsdiagramm werden beide Arten von Flüssen verwendet. Kontrollflüsse werden als gestrichelte Linien, Objektflüsse als durchgezogene Linien dargestellt.
SysML-Aktivitätsdiagramm
Das SysML-Aktivitätsdiagramm ist ein verändertes UML-Diagramm mit SysML-Erweiterungen. Allgemeine Informationen zum Erstellen von UML-Aktivitätsdiagrammen mit UModel finden Sie unter Aktivitätsdiagramm.
