Paketdiagramm

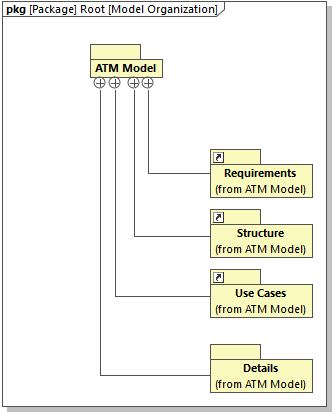

Paketdiagramme dienen dazu, Modellelemente in verpackbare Elemente zu gliedern. Außerdem können Sie in solchen Diagrammen Abhängigkeiten zwischen Paketen und Modellelementen innerhalb des Pakets definieren. So wird etwa im Diagramm unten die grundlegende Struktur des Modells aus dem Demo-Projekt Bank_SysML.ump aus dem Verzeichnis C:\Benutzer\<Benutzername>\Dokumente\Altova\UModel2025\UModelExamples dargestellt. Die Links für Requirements, Structure und Use Cases verweisen auf die entsprechenden Pakete im selben Modell, siehe auch Erstellen von Hyperlinks zu Elementen.
Paketdiagramm
Das oben gezeigte Paketdiagramm ist nur eine der Möglichkeiten, ein Modell zu strukturieren; Sie können ein Modell natürlich auch nach anderen Aspekten, z.B. nach Systemhierarchie oder Diagrammtyp gliedern.
In einem Paketdiagramm können Sie verschiedene Elemente wie gewohnt durch Klick auf die entsprechende Symbolleisten-Schaltfläche (wie z.B. Paket
, Profil
oder Ansicht
) und anschließenden Klick ins Diagramm zum Diagramm hinzufügen. Beachten Sie jedoch, dass für einige Paketspezialisierungen eventuell keine Symbolleisten-Schaltflächen zur Verfügung stehen. In diesem Fall können Sie diese folgendermaßen hinzufügen:
1.Klicken Sie auf die Symbolleisten-Schaltfläche Paket und klicken Sie anschließend in das Diagramm, um das neue Paket hinzuzufügen.
2.Aktivieren Sie im Fenster "Eigenschaften" das Kontrollkästchen mit dem gewünschten Stereotyp (z.B. «ModelLibrary»).

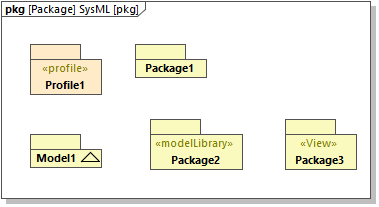

Im obigen Paketdiagramm hat Package2 das Stereotyp «ModelLibrary» und Package3 das Stereotyp «View». Siehe auch Anwenden von Stereotypen.
