Grafische Objekte
In der UModel API werden grafische Objekte in Diagrammen durch Objekte dargestellt, die von der IUMLGuiElement Schnittstelle abgeleitet werden. Die meisten davon können über die Eigenschaft IUMLGuiDiagram 'GuiLinks' abgerufen werden.
Bei den meisten Diagrammen sind die meisten Objekte, die Linien darstellen, Instanzen von IUMLGuiLineLink. Die meisten anderen, festen Objekte oder "Nodes" sind Instanzen von IUMLGuiNodeLink. Diese Schnittstellen haben Eigenschaften und Methoden zum Bearbeiten der grundlegenden Eigenschaften dieser grafischen Objekte wie z.B. Position, Farbe und Stil.

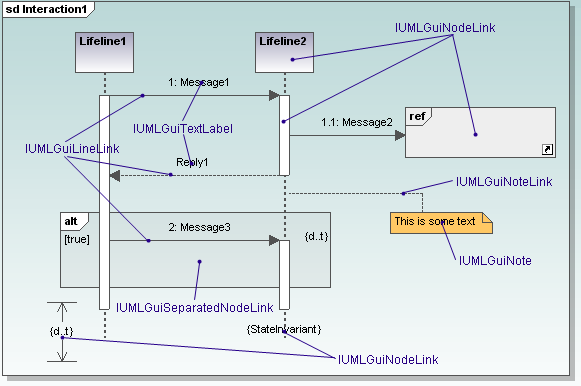

Es gibt natürlich noch mehr spezialisierte Schnittstellen, die von diesen allgemeinen Schnittstellen abgeleitet werden und die Zugriff auf Sondereigenschaften bieten. In der folgenden Abbildung sehen Sie ein Sequenzdiagramm und die Schnittstelle, die die einzelnen grafische Objekte darin repräsentiert:
