Generieren von Klassendiagrammen
Anstatt Klassendiagramme direkt in UModel zu erstellen, können Sie diese beim Import von Quellcode oder Binärdateien in UModel-Projekte automatisch generieren (siehe Importieren von Quellcode in Projekte und Importieren von Java-, C#- und VB.NET-Binärdateien). Wenn Sie den Assistenten verwenden, achten Sie auf folgende Dinge:

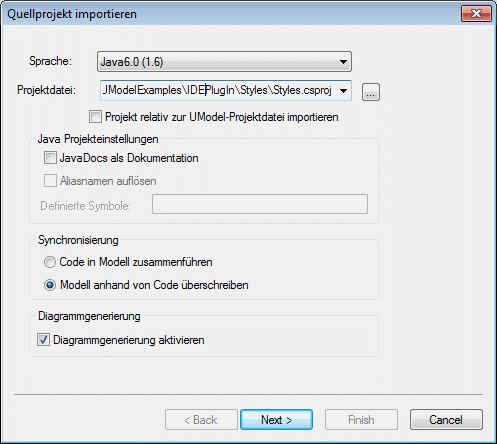

1) Im Dialogfeld "Quellprojekt importieren", "Binärtypen importieren" bzw. "Quellverzeichnis importieren" muss das Kontrollkästchen Diagrammgenerierung aktivieren aktiviert sein.
![dlg_import_source_project](./images/dlg_import_source_project.png)
Dialogfeld "Quellprojekt importieren"

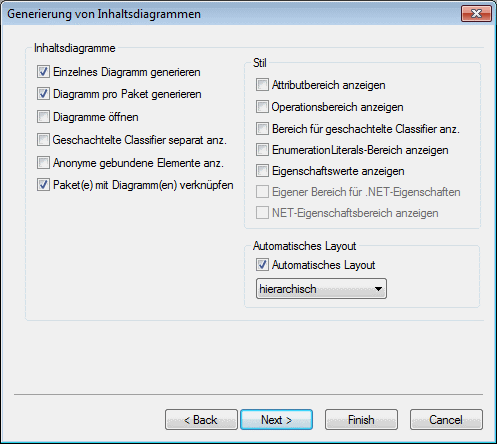

2) Im Dialogfeld "Generierung von Inhaltsdiagrammen"müssen die Optionen Einzelnes Diagramm generieren und/oder Diagramm pro Paket generieren aktiviert sein.
![dlg_diagram_generation](./images/dlg_diagram_generation.png)
Dialogfeld "Generierung von Inhaltsdiagrammen"

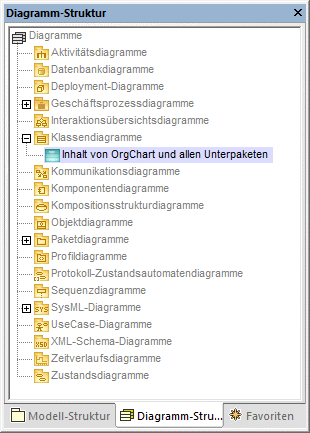

Nach Fertigstellung des Imports stehen die generierten Klassendiagramme in der Diagramm-Struktur unter "Klassendiagramme" zur Verfügung.
![w_diagram_tree_class_diagram](./images/w_diagram_tree_class_diagram.png)
Diagramm-Struktur
