现在我们可以来配置内容模型视图。我们希望通过配置视图来使元素类型显示在元素框中。为此,请执行以下操作:



1.选择任何一个组件的内容模型视图(单击其内容模型视图图标ic_schem_part)。

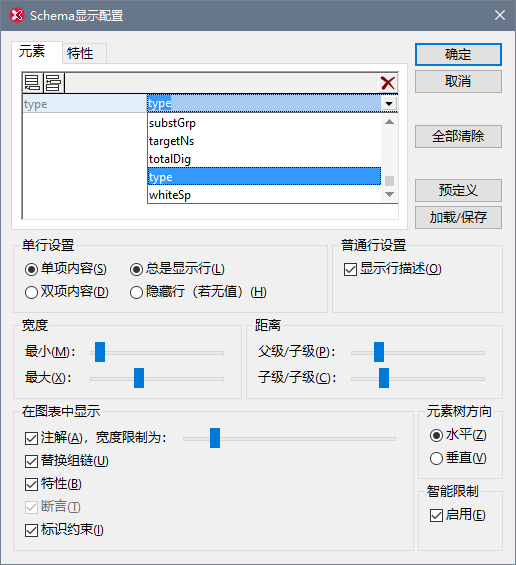

2.在内容模型视图中,菜单命令Schema设计 | 配置视图处于启用状态。选择该命令以打开“Schema显示配置”对话框(参见下方截图)。

schema_view_config

3.元素选项卡(参见上方截图)中,单击追加 ic_schem_app图标,然后选择Type(参见截图)以将此属性描述行添加到元素框中。

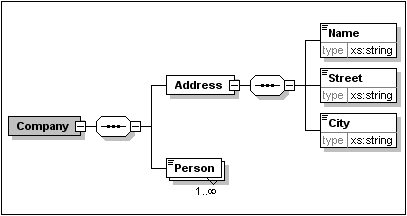

4.单行设置窗格中,选择隐藏行(若无值)。如果元素没有数据类型(例如,如果元素是复杂类型),这将隐藏元素框中的数据类型描述。在下方截图中,请注意类型描述行出现在Name、Street和City元素中,这些元素都是xs:string类型的简单类型,但在复杂类型元素中没有出现。这是因为我们选择了“隐藏行(若无值)”。

configured_view_1

5.单行设置窗格中,选择总是显示行单选按钮。

6.单击确定以确认更改。

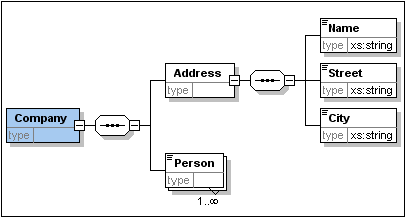

configured_view_2

请注意,数据类型的描述行总是被显示出来,即使是在不带任何值的复杂类型的元素框中也是如此。



请注意以下几点:



属性描述行是可编辑的,因此您在其中输入的值将作为元素定义的一部分。

在“Schema显示配置”中定义的设置将适用于Schema文档输出和打印机输出。
