从DB结构创建XML Schema
从DB结构创建XML Schema命令允许您从各种数据库的结构中创建XML Schema。XML Schema创建过程包含以下两个步骤：
1.建立与数据库的连接。有关说明，请参见连接数据库。
2.指定数据库数据的选择和XML Schema选项。下方描述了这些命令。
选择要导入的数据结构

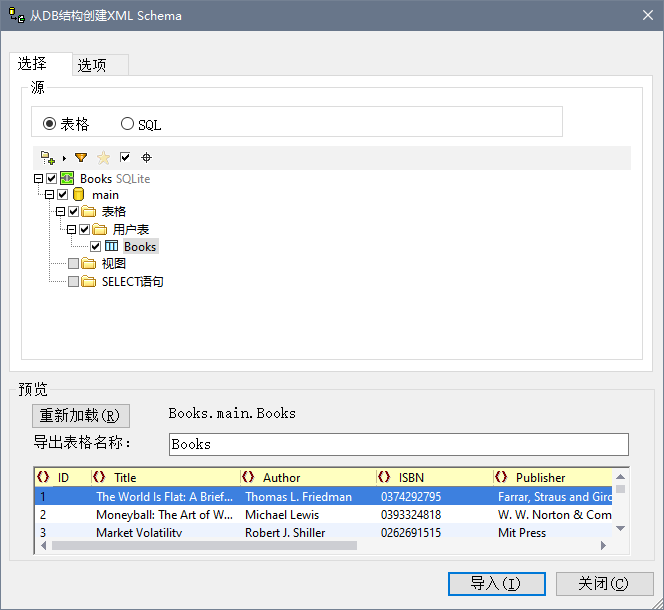

在建立与数据库的连接后，将显示“从DB结构创建XML Schema”对话框（参见下方截图）。您可以在此处选择要导入的数据库结构。完成此操作后，单击“导入”以创建一个XML Schema，为XML文档定义该结构。
数据选择方法

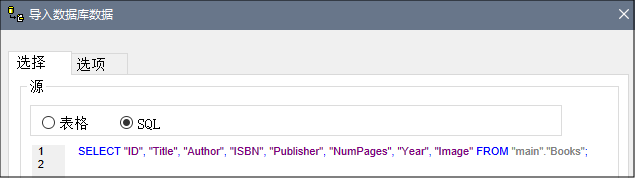

在选择选项卡（参见上方截图）中，源窗格（参见下方截图）显示了数据库表格的表示形式，或用于选择所需表格的可编辑的SQL语句，每个视图都是通过单击相应的单选按钮来选择的。
表格选择选项

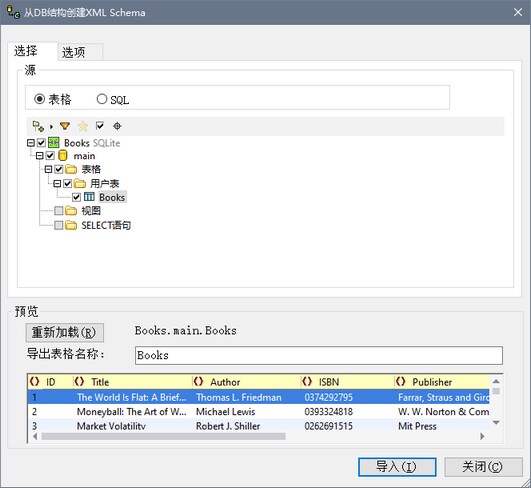

在表格选择视图中，您可以通过选中表格的复选框（参见上方的“表格选择”截图）来选择要导入的数据库表格。然后可以通过单击预览按钮在“预览”窗格中查看表格的内容。
表格选择视图通过工具栏中的图标提供选择命令（参见下方截图）。
这些图标（从左到右）依次是：
•文件夹布局：它将数据库对象分为：(i) 基于对象类型的文件夹；(ii) 基于对象类型的文件夹，但不带Schema文件夹；(iii) 在层次结构中，但是不带文件夹；以及(iv) 表格的类别，基于与其他表格的关系。
•过滤文件夹内容：在所选文件夹上应用过滤器，以便过滤文件夹的对象。例如，在下方截图中，应用了过滤器以显示名称中包含SysNav文本的表格。单击该图标将展开一个菜单，其中列出了一些过滤选项。
•显示收藏夹：将显示的对象过滤至收藏夹中的对象。
•仅显示选中的对象：将显示的对象过滤至选中的对象。
•对象定位器：显示一个文本字段，其行为与“搜索”输入字段类似。您可以输入一个文本字符串，下拉列表将显示名称中包含该文本字符串的所有对象。在从下拉列表中选择一个对象后，该对象将在树中被突出显示。
“选项”选项卡

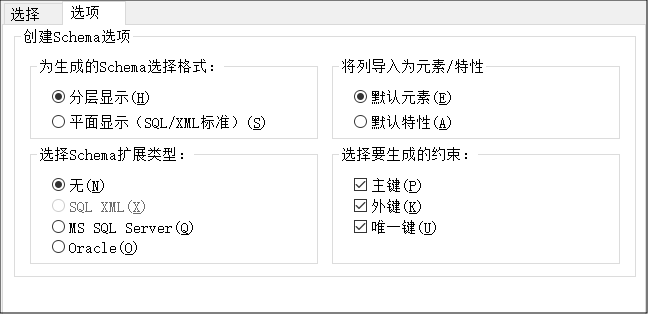

在选项选项卡（参见下方截图）中，您可以指定Schema的格式、其扩展类型、列是否应作为元素或特性导入，以及应在Schema中生成的数据库约束。
Schema格式
您可以在平面（SQL/XML标准）和分层形式之间进行选择。
•平面Schema模型基于ISO-ANSI SQL/XML规范INCITS/ISO/IEC 9075-14-2008。SQL/XML规范定义了如何将数据库映射到XML。关系在Schema中使用标识约束来定义；没有对元素的引用。因此，Schema是一个平面结构，它与数据库的树状视图相似。该规范可在ANSI商店购买。有关更多信息，请参见www.iso.org。
•分层Schema模型以树状视图的形式直观地展示了表的相关性，其中依赖的表格在内容模型中显示为缩进的子元素。表相关性也显示在“标识约束”选项卡中。
表格在Schema中被列为全局元素，而列是这些全局元素的元素或特性（用户决定是将列映射为元素还是特性）。关系是以分层的方式创建的，因此，一个表格中的外键字段实际上是对代表该表的全局元素的引用。
Schema扩展类型
Schema扩展信息是从数据库中读取的附加信息，然后作为注解数据或特性嵌入到Schema中。在生成Schema时，有四种扩展类型选项：(i) 无扩展信息；(ii) SQL/XML扩展；(iii) MS SQL Server扩展；以及(iv) Oracle扩展。下方描述了这些选项。
•无：数据库未提供任何附加信息。
•SQL XML：SQL/XML扩展仅在生成平面格式的Schema时才会被插入。扩展消息存储在注解中，并在SQL/XML规范（INCITS/ISO/IEC 9075-14-2008）中进行了描述。
•MS SQL Server：选择Microsoft SQL Server会生成SQL Server扩展。有关资源和MSDN关于注释XSD Schema的信息，请参见SQL Server联机丛书。Schema中会生成以下与注解相关的元素：sql:relation、sql:field、sql:datatype、sql:mapped。
•Oracle：使用Oracle数据库时会默认选择Oracle扩展。附加的数据库信息作为特性存储。有关详细信息，请参见Oracle在线文档。当前生成了以下特性子集：SQLName、SQLType、SQLSchema。
| 提示： | 尽管SQL Server和Oracle扩展可以为它们各自的数据库生成，但它们不受这种方式的限制。当使用第三种数据库并希望生成一个随后应与SQL Server或Oracle一起使用的Schema时，这个方法是很有用的。 |
“预览”窗格

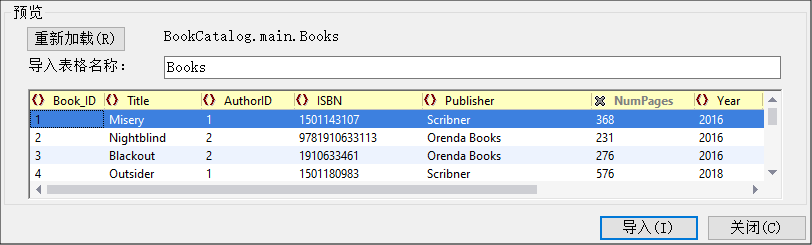

“预览”窗格（参见下方截图）显示当前在“选择”选项卡中选定的表格的结构。在“选择”选项卡中选择一个新表格后，单击“预览”窗格中的预览按钮将显示该表格。单击重新加载按钮以刷新预览。
在导入记录时，每个字段都可作为该记录的元素或特性导入。您也可以选择不导入。要指定一个字段是作为元素或特定导入，还是根本不导入，请点击列名左侧的符号。您可以通过反复点击在这三个选项之间进行切换。在上方截图中，Book_ID字段被设为作为特性导入，NumPages没有被导入，其他字段则作为元素导入。
数据类型转换
附录中列出了有关将数据库数据类型转换为XML Schema数据类型的信息。
