从XML Schema创建DB结构

XMLSpy允许您基于现有的Schema文件创建一个空数据库（或框架数据库）。下方描述的方法适用于创建各种类型的数据库。

1.	在Schema/WSDL视图中打开Schema文件。

2.	选择转换 \| 从XML Schema创建DB结构菜单命令。这将弹出连接到数据源对话框，使您能够连接到数据库（DB）。

3.	按照连接到数据源部分中描述的步骤连接到所需的数据库。例如，要连接到Microsoft Access数据库，请选择“Microsoft Access”单选按钮，然后选择一个数据库。您可以使用一个现有的数据库，或创建一个新的数据库，其中将包含Schema结构。

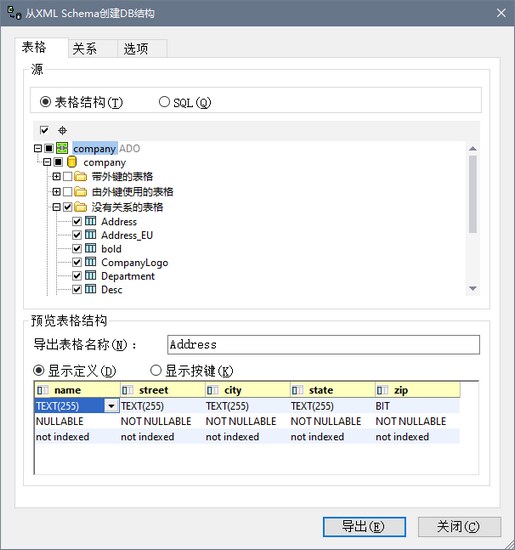

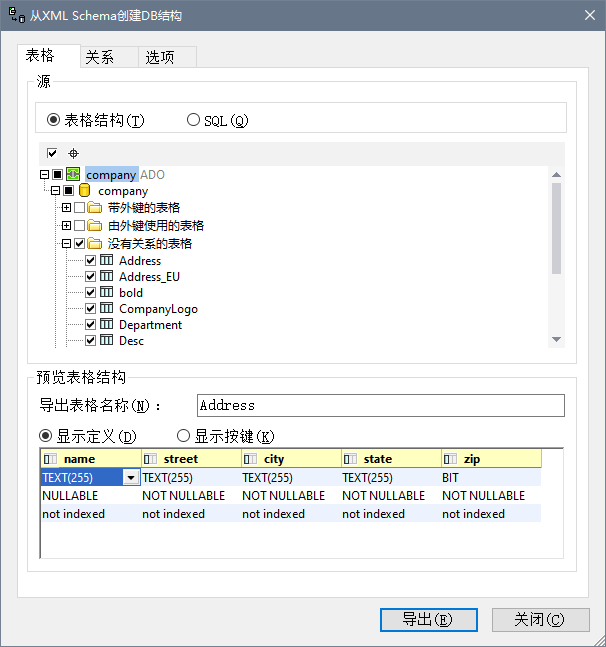

4.	在“从XML Schema创建DB结构”对话框中，表格从Schema中创建，并以树状格式显示在数据库中的位置。例如，在下方截图中，“Address”表格被创建并选中以进行导出。不应被导出的表格应该取消选择，方法是取消选中其复选框，或从该表格的上下文菜单中选择适当的项。

如果生成数据库结构的XML Schema中有以标识约束形式定义的关系，则这些关系将自动在生成的数据库结构中创建并显示在表格结构中。带有关系的表格按如下列出：带外键的表格和由外键使用的表格。没有关系的表格将被列在“独立表格”部分。

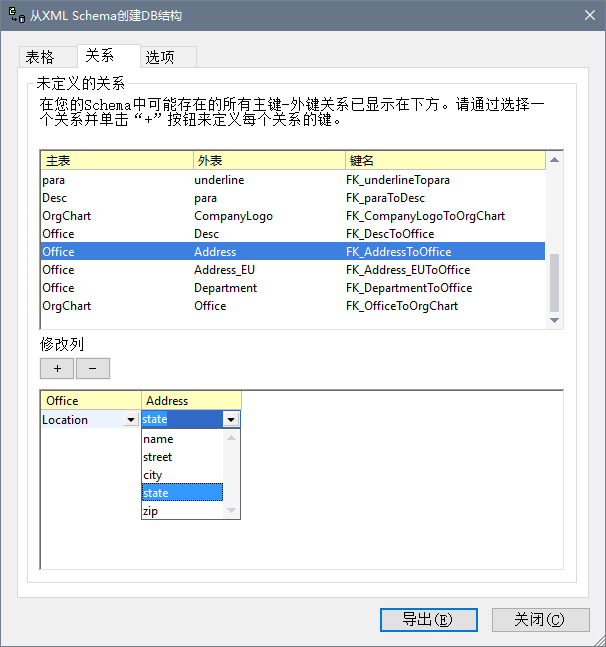

在“关系”选项卡中，您可以创建并修改表格关系。该选项卡中列出了所有可能的主键/外键关系（参见下方截图）。

要创建关系，请执行以下操作：

1.选择其中一种可能的主键/外键关系。

2.在对话框的下方窗格中，单击加号按钮以创建关系。

3.从各自的下拉列表中选择这两个表格中所需的列。

您还可以通过选择一个关系并单击减号按钮来删除该关系。

由标识约束定义的Schema结构会反映到生成的数据库中。下表显示了使用从XML Schema创建DB结构菜单命令后创建的数据库类型、限制和连接方法。

* 每个数据库的推荐连接方法

+ MySQL: 在基于ODBC创建ADO连接时，建议使用User或System DSN

- 不支持

XMLSpy将映射分层和平面格式的Schema。XMLSpy自动识别这两种格式。

平面格式以两种不同的方式映射到SQL。

•SQL Server DB、Oracle DB或Sybase DB：

对于上述数据库之一，以平面格式生成的Schema将提取Schema目录名称并在生成的SQL脚本中用作数据库名称。这意味着生成的SQL脚本将在名称必须与Schema目录名称相同的目标数据库上执行。

•Access (2000 or 2003)、MySQL或DB2 DB：

对于上述数据库之一，以平面格式生成的Schema将在生成SQL脚本时忽略Schema目录名称。这意味着生成的SQL脚本将在已登录的目标数据库上执行。

附录中列出了有关将XML Schema数据类型转换为数据库数据类型的信息。
