Configuración básica
Temas de este apartado:
•Otras opciones de configuración básicas
Definir el tipo de gráfico

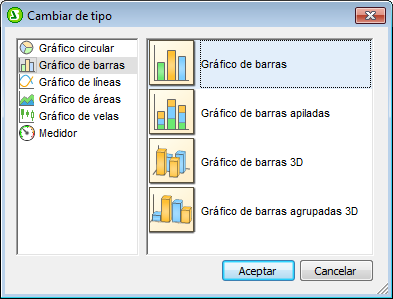

La opción de configuración más básica es el tipo de gráfico. Para seleccionar el tipo de gráfico haga clic en el botón Cambiar de tipo del cuadro de diálogo Configuración del gráfico.
A continuación puede ver los tipos de gráfico compatibles con StyleVision. En el cuadro de diálogo Cambiar de tipo (imagen anterior), seleccione el tipo de gráfico y haga clic en Aceptar.

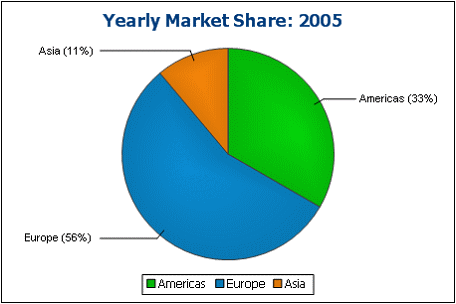

En los gráficos circulares hay una columna/un eje que aporta los valores y otra columna/otro eje que ofrece las etiquetas para estos valores. La columna/el eje que tiene la etiqueta puede tomar valores no numéricos.
|

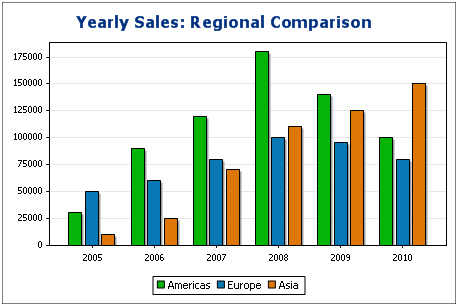

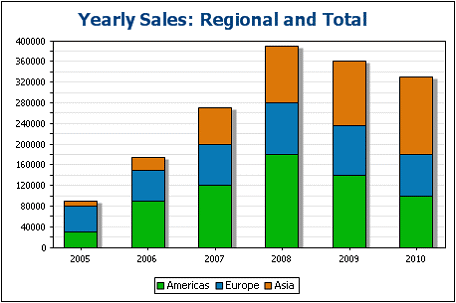

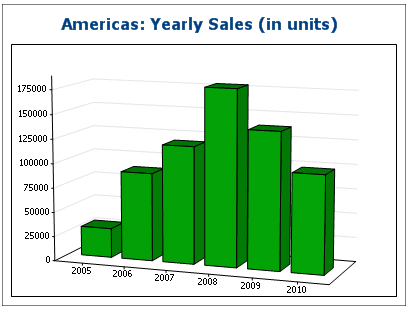

Los gráficos de barras pueden tener dos conjuntos de valores en dos ejes.  También pueden usar tres conjuntos de valores, como en el gráfico siguiente: (i) el continente, (ii) el año y (iii) el volumen de ventas. Los gráficos de barras pueden ser 2D (abajo) o 3D (arriba).  Los gráficos de barras de tres ejes también pueden tener los valores apilados para ver valores totales. Por ejemplo, compare el gráfico de barras apiladas que aparece a continuación con el gráfico anterior. Las barras apiladas muestran las ventas totales de todos los continentes.
|

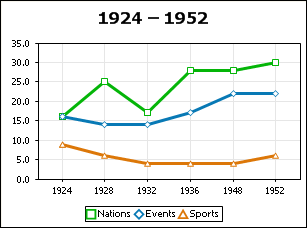

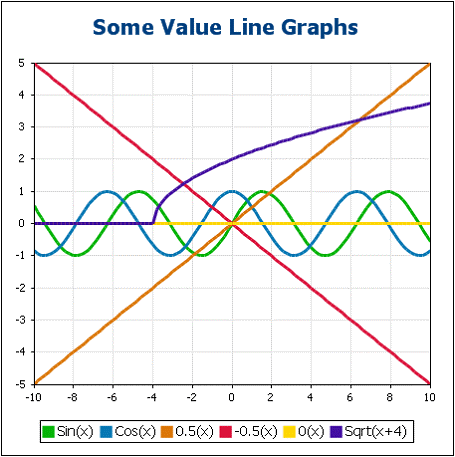

La diferencia entre un gráfico de líneas (abajo a la izda) y un gráfico de líneas de valores (abajo a la dcha) es que los gráficos de líneas de valores solamente toman valores numéricos para el eje X. Si quiere que el gráfico de líneas muestre valores de texto en el eje X, es mejor utilizar gráficos de líneas.
|

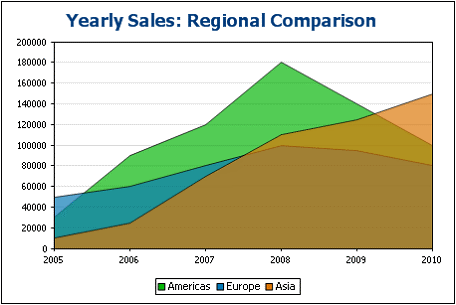

Los gráficos de áreas son un tipo de gráfico de líneas en el que se colorean las áreas situadas bajo las líneas. También hay gráficos de áreas apiladas.
|

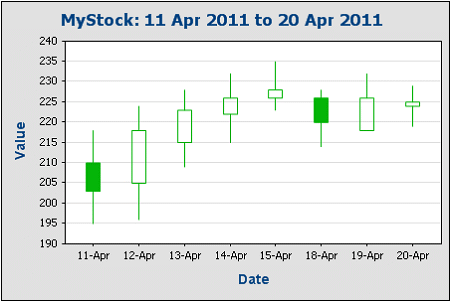

Los gráficos de velas sirven para representar las oscilaciones del precio de valores, materias primas, divisas, etc. durante un período de tiempo. El gráfico no solo muestra el desarrollo de los precios durante un período, sino que además muestra el precio de apertura (opcional), el precio de cierre, el precio más bajo y el precio más alto. El eje Y toma tres o cuatro series (cierre (opcional), alto, bajo y apertura). A continuación puede ver un gráfico de velas con cuatro series.
|

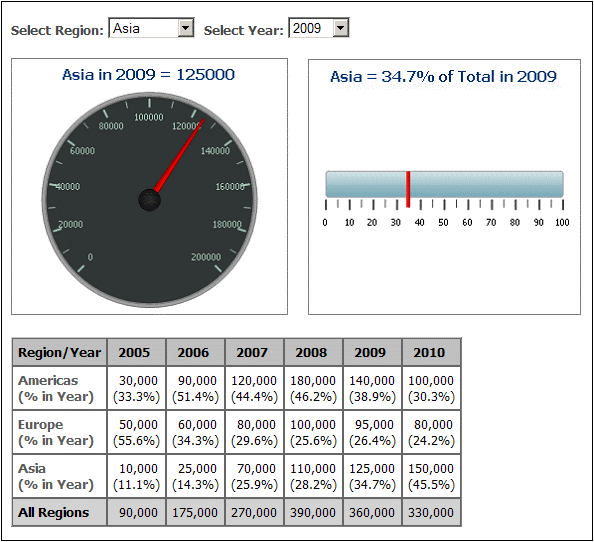

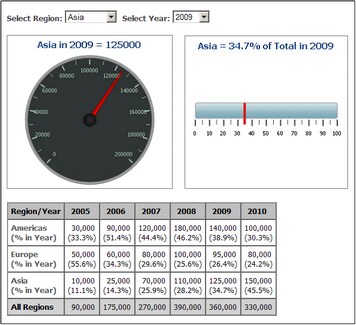

Los medidores sirven para representar un solo valor y su relación con un valor máximo y un valor mínimo.
|
Otras opciones de configuración básicas

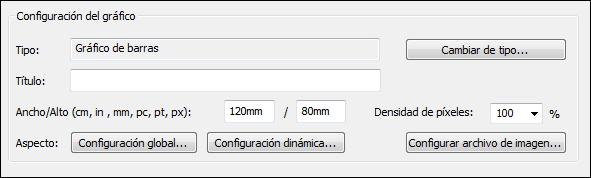

En el panel Configuración del gráfico también puede definir el título del gráfico (imagen siguiente).
Además:
•Puede insertar el alto y el ancho del gráfico como valores estáticos.
•Puede especificar la resolución que debe tener la imagen del gráfico en el documento de salida (en el campo Densidad de píxeles). Se define como un porcentaje del alto y el ancho definidos. Por ejemplo, si un gráfico tiene 250px de alto y 250px de ancho y si la densidad de píxeles definida es 200%, entonces se crea un archivo de imagen con las dimensiones 500px x 500px. En el documento de salida el archivo de imagen se reproducirá con las dimensiones 250px x 250px, para garantizar una mayor resolución.
•Haga clic en el botón Configurar archivo de imagen para indicar la ubicación y el nombre del archivo de imagen del gráfico. Este archivo de imagen se usa cuando se genera una vista previa o cuando se ejecuta el comando Guardar archivos generados. Los archivos de imagen creados para la vista previa se eliminan cuando se cierra la aplicación.
