Schema-Dokumentation
XMLSpy verfügt über Funktionen zur Erstellung einer detaillierten Dokumentation von XML-Schemas im HTML- und MS Word-Format. Sie können die Komponenten und die Genauigkeit der Dokumentation auswählen. Miteinander in Zusammenhang stehende Komponenten werden im HTML- und im Word-Dokument durch Hyperlinks verbunden. Um Dokumentation im MS Word-Format zu generieren, muss MS Word auf Ihrem Computer (oder Netzwerk) installiert sein.
Sie werden in diesem Abschnitt Dokumentation für das XML-Schema AddressLast.xsd generieren. Gehen Sie dazu folgendermaßen vor:

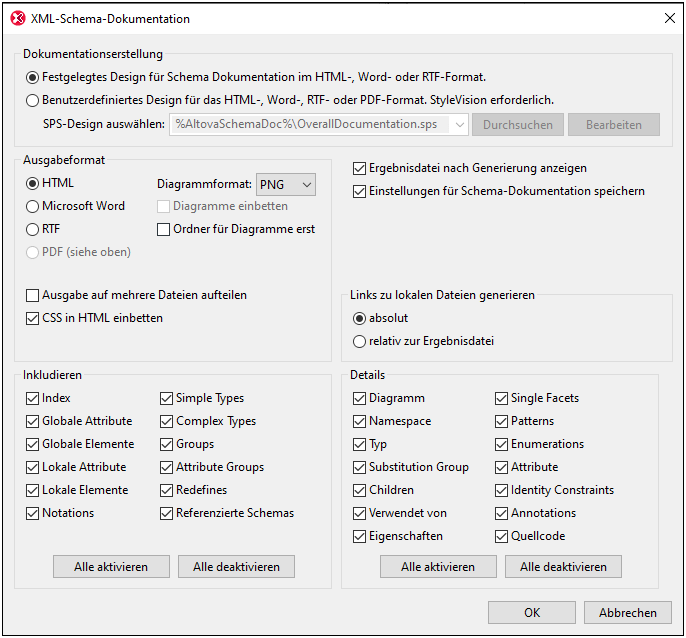

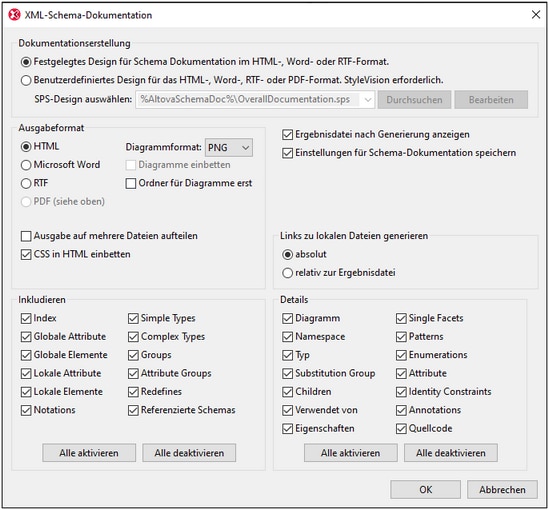

1. | Wählen Sie die Menüoption Schema-Design | Dokumentation generieren, um das Dialogfeld "Schema-Dokumentation" aufzurufen. |
2. | Wählen Sie das Ausgabeformat HTML und bestätigen Sie mit OK. |
3. | Wählen Sie im Dialogfeld "Speichern unter" das Verzeichnis und geben Sie einen Namen für die HTML-Datei ein (z.B. AddressLast.html). Bestätigen Sie mit Speichern. Das HTML-Dokument wird in der Browser-Ansicht von XMLSpy angezeigt. Wenn Sie auf einen Link klicken, gelangen Sie zur damit verknüpften Komponente. |
![tut_31ar4](./images/tut_31ar4.png)

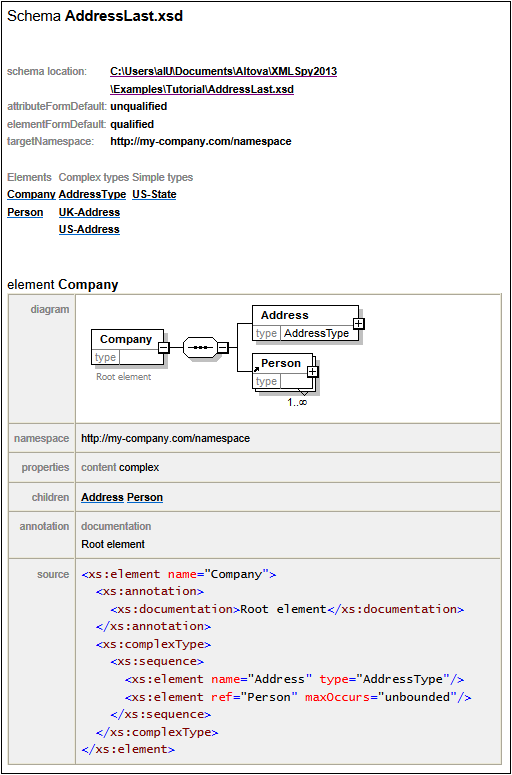

Das oben abgebildete Diagramm stellt die erste Seite der Schema-Dokumentation im HTML-Format dar. Falls Komponenten anderer Schemas miteinbezogen wurden, werden diese ebenfalls dokumentiert.
![tut_32ar4](./images/tut_32ar4.png)

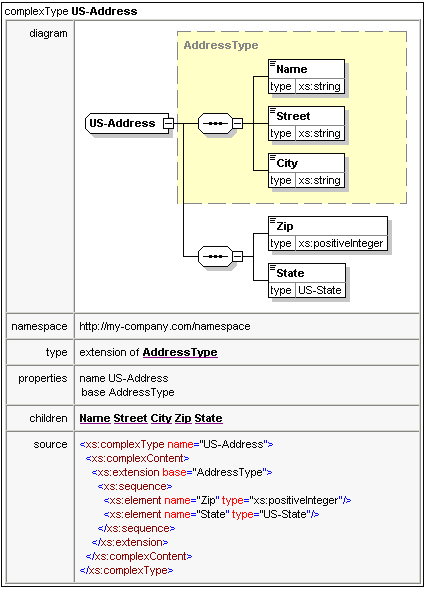

Das oben abgebildete Diagramm stellt dar, wie ComplexTypes dokumentiert werden.
![tut_33ar4](./images/tut_33ar4.png)

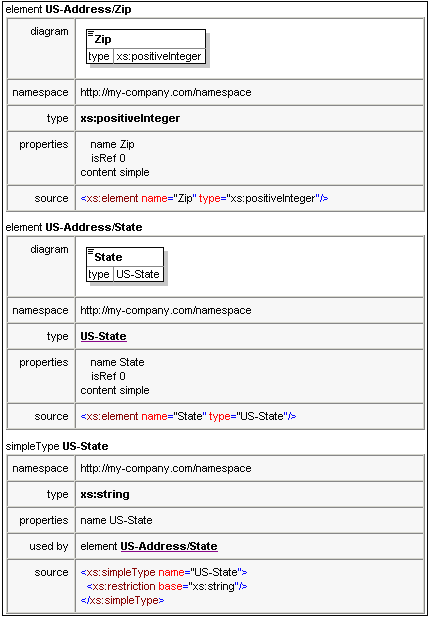

Das oben abgebildete Diagramm zeigt an, wie Elemente und SimpleTypes dokumentiert werden.
Sie können nun die MS Word-Ausgabeoption ausprobieren. Das Word-Dokument wird in MS Word geöffnet. Um Hyperlinks im MS Word-Dokument zu verwenden, halten Sie die Strg-Taste gedrückt, während Sie auf den Link klicken.
