Diagramas de objetos
En este apartado del tutorial aprenderá a:
•crear un diagrama a partir de clases y de objetos,
•crear objetos/instancias y definir relaciones entre ellos,
•dar formato a asociaciones/vínculos y
•a introducir datos reales dentro de objetos/instancias.
Para continuar ejecute UModel y abra el proyecto BankView-start.ump (véase Abrir el proyecto del tutorial). Este proyecto incluye un diagrama de objetos predefinido llamado "Sample Accounts" que nos servirá de ejemplo para este apartado.
Crear un diagrama a partir de objetos y clases
En la ventana Estructura del modelo navegue hasta Root | Design-phase | BankView | com | altova | bankview. Después haga doble clic en el icono situado junto al diagrama "Sample Accounts".
![um_object_01](./images/um_object_01.png)

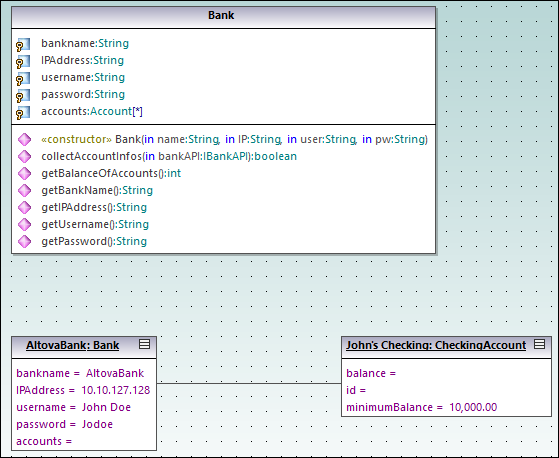

Diagrama "Sample Accounts"
Este diagrama de objetos está compuesto por clases e instancias de dichas clases (objetos). Concretamente, AltovaBank:Bank es el objeto/la instancia de la clase Bank, mientras que John's checking: CheckingAccount es una instancia de la clase CheckingAccount (que todavía no se añadió al diagrama).

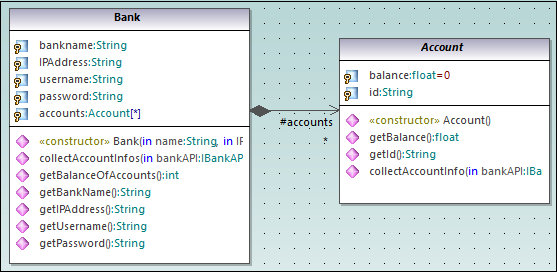

Ahora vamos a agregar la clase Account que falta. Para ello la seleccionamos y la arrastramos desde la Estructura del modelo hasta el diagrama. Observe que aparece automáticamente la asociación compuesta entre Bank y Account (esta asociación se definió en una de las fases anteriores del tutorial, en el apartado Diagramas de clases).
![um_object_02](./images/um_object_02.png)
Agregar un objeto/una instancia nuevos (Método 1)
Ahora vamos a agregar un objeto nuevo llamado John's Credit al diagrama. Este objeto creará una instancia de la clase CreditCardAccount.

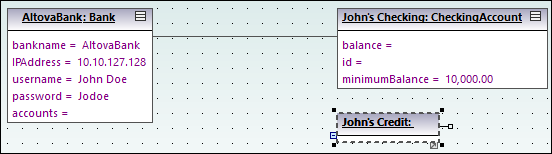

1.Haga clic en el botón EspecificaciónDeInstancia de la barra de herramientas y después haga clic dentro del diagrama, justo debajo del objeto John's Checking: Checking Account.
2.Cambie el nombre de la nueva instancia y llámela John's Credit. Para confirmar pulse Entrar.
![um_object_03](./images/um_object_03.png)
3.Seleccione la instancia nueva para ver sus propiedades en la ventana Propiedades.
4.En la ventana Propiedades, junto al campo clasificador, seleccione CreditCardAccount en la lista desplegable.
![um_object_04](./images/um_object_04.png)
El aspecto de la instancia cambia y ahora muestra todas las propiedades de la clase. Haga doble clic en cualquier propiedad para introducir un valor. Por ejemplo:
![um_object_05](./images/um_object_05.png)
Para mostrar u ocultar nodos concretos, haga clic con el botón derecho en la instancia y seleccione Mostrar u ocultar el contenido del nodo (Ctrl+Mayús+H) en el menú contextual.
Agregar un objeto/una instancia nuevos (Método 2)
Ahora vamos a agregar una instancia nueva de la clase SavingsAccount pero utilizaremos un método distinto:
1.En la ventana Estructura del modelo, haga clic con el botón derecho en el paquete bankview y seleccione Elemento nuevo | EspecificaciónDeInstancia.
2.Cambie el nombre de la instancia nueva por John's Saving y pulse Entrar para confirmar. El objeto nuevo se añade al paquete y se coloca en la posición correcta.
![um_object_06](./images/um_object_06.png)
3.Con el objeto todavía seleccionado en la ventana Estructura del modelo, seleccione ahora SavingsAccount, que se encuentra junto al campo clasificador de la ventana Propiedades.
![um_object_07](./images/um_object_07.png)
4.Arrastre el objeto John's Saving de la ventana Estructura del modelo hasta el diagrama y colóquelo justo debajo del objeto John's Credit.
![um_object_08](./images/um_object_08.png)
Crear vínculos entre objetos
Los vínculos son las instancias de asociaciones de clase y describen la relación existente entre objetos/instancias en un momento dado.

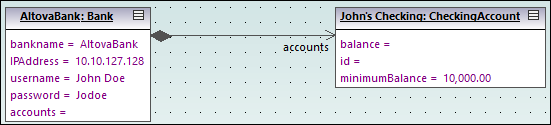

1.Haga clic en el vínculo existente (en la asociación) entre el objeto AltovaBank: Bank y el objeto John's Checking: CheckingAccount.
2.En la ventana Propiedades, junto al campo clasificador, seleccione la entrada Account - Bank. El vínculo se convierte en una asociación compuesta, de acuerdo con las definiciones de la clase.
![um_object_09](./images/um_object_09.png)
3.Haga clic en el botón EspecificaciónDeInstancia de la barra de herramientas y pase el puntero por encima del objeto John's Credit: CreditAccount. Verá que el puntero adopta la forma del signo +.
4.Arrastre el puntero desde el objeto John's Credit: CreditAccount hasta AltovaBank: Bank para crear un vínculo entre los dos.
5.En la ventana Propiedades, junto a clasificador, seleccione la entrada Account - Bank.

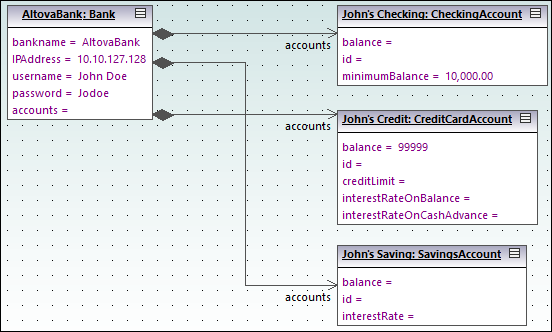

6.Por último, usando los métodos descritos anteriormente, cree un vínculo entre el objeto AltovaBank: Bank y el objeto John's Saving: SavingsAccount.
![um_object_10](./images/um_object_10.png)
Observe que los cambios aplicados al tipo de asociación en cualquier diagrama de clases se reflejan automáticamente en el diagrama de objetos.
Cambiar el formato de las líneas de asociación/vínculo en un diagrama

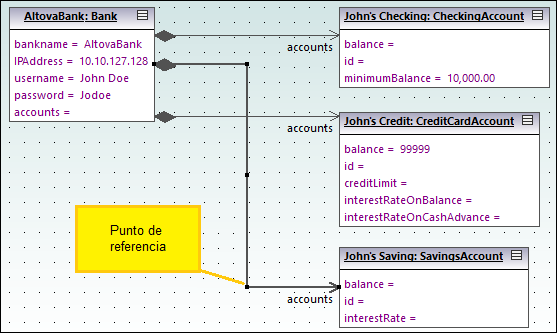

Para cambiar el formato de los vínculos que unen los objetos haga clic en la línea y arrástrela según corresponda. Para cambiar la posición de la línea (horizontal y verticalmente) arrastre el punto de referencia de la línea (imagen siguiente).
![um_object_11](./images/um_object_11.png)
Vínculos en un diagrama de objetos
Introducir datos de muestra en objetos

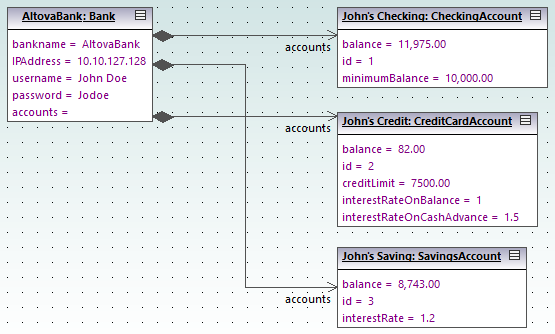

El valor de instancia de un atributo/una propiedad en un objeto se denomina slot. Para describir el estado de un objeto haga doble clic en los slots e introduzca datos de instancia de muestra después del carácter "=". Por ejemplo:
![um_object_12](./images/um_object_12.png)
Los slots de los objetos se pueden rellenar en la ventana Propiedades. Basta con seleccionar el objeto en el diagrama y después introducir el texto correspondiente junto al campo valor en la ventana Propiedades.
![um_object_13](./images/um_object_13.png)
