Ejemplo: importar un proyecto C#
Este ejemplo explica cómo importar en UModel un ejemplo de solución C# creado con Visual Studio. La solución está disponible en un archivo ZIP en esta ubicación: C:\Usuarios\<usuario>\Documentos\Altova\UModel2024\UModelExamples\Tutorial\Anagram_CSharp.zip. No es necesario compilar la solución con Visual Studio antes de importarla, pero sí debe descomprimir el archivo Anagram_CSharp.zip en una carpeta.
El objetivo de este ejemplo es aplicar ingeniería inversa a la solución C# y crear un proyecto de UModel a partir de ella. Cuando importe el código elija la opción de generar diagramas de clases y de paquetes automáticamente.
Paso nº1: crear un proyecto nuevo
En UModel puede importar código fuente a los proyectos:
•En el menú Archivo haga clic en Nuevo (Ctrl+N) o haga clic en el botón Nuevo de la barra de herramientas.
Paso nº2: incluir los tipos del lenguaje C#
El proyecto de origen se escribió en C# con Visual Studio 2015, así que incluiremos un proyecto de UModel integrado que contenga los tipos del lenguaje C# 6.0 (porque la versión de C# que corresponde a Visual Studio 2015 es la versión 6.0). Es posible que versiones anteriores de C# también funcionen con nuestro ejemplo de solución C#.

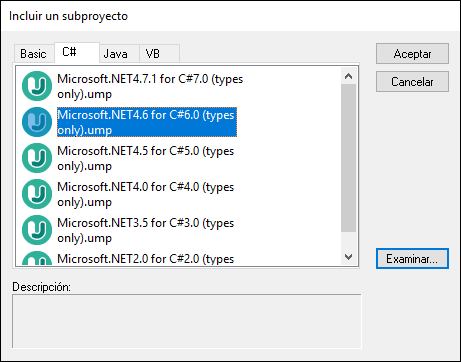

1.En el menú Proyecto haga clic en Incluir un subproyecto.
2.Haga clic en la pestaña C#.
![um_cs_import_01](./images/um_cs_import_01.png)
3.Seleccione el proyecto Microsoft .NET 4.6 for C# 6.0 (types only).ump y haga clic en Aceptar.

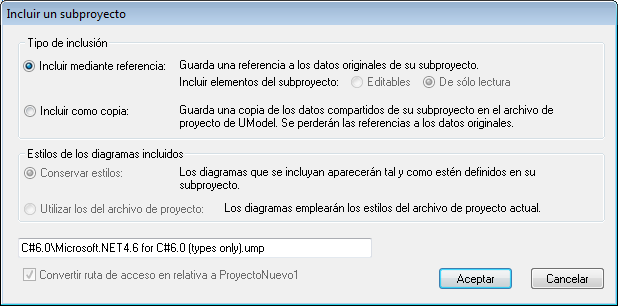

4.Cuando deba elegir el tipo de inclusión (mediante referencia o como copia), deje la configuración predeterminada como está.
![um_cs_import_02](./images/um_cs_import_02.png)
Cuando termina la operación, tanto los tipos del lenguaje C# como el perfil del lenguaje C# se incluyen en el proyecto y pueden verse en la Estructura del modelo.
![um_cs_import_03](./images/um_cs_import_03.png)
Paso nº3: importar la solución C#

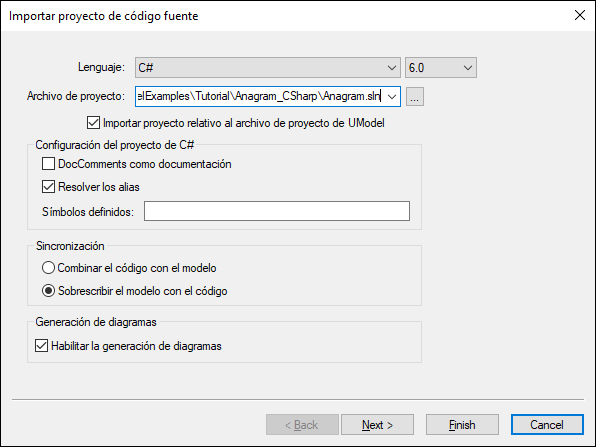

1.En el menú Proyecto haga clic en Importar proyecto de código fuente.
![um_cs_import_04](./images/um_cs_import_04.png)
2.Seleccione el lenguaje C# 6.0.
3.Haga clic en el botón Examinar del campo Archivo de proyecto y navegue hasta el archivo de solución .sln.
4.Marque la casilla DocComments como documentación (esto importará los comentarios de código de operaciones o propiedades al modelo).
5.Como estamos importando código a un proyecto de UModel nuevo, seleccione la opción Sobrescribir el modelo con el código (la otra opción, Combinar el código con el modelo, es preferible cuando se importa código a un proyecto que ya existe).
6.Haga clic en Siguiente.

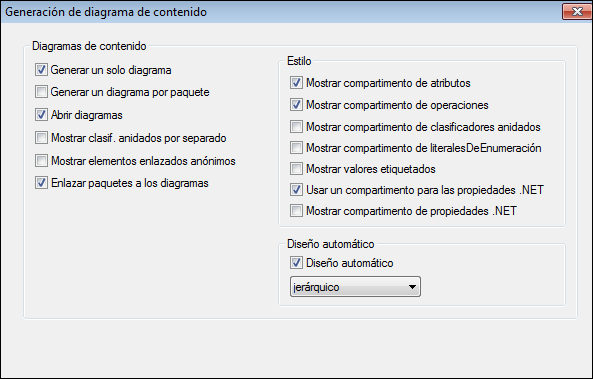

7.Seleccione las opciones de generación de diagramas que aparecen en la imagen siguiente y haga clic en Siguiente. Estas opciones afectan a los diagramas de clases que se generan automáticamente cuando se importa código.
![um_cs_import_05](./images/um_cs_import_05.png)

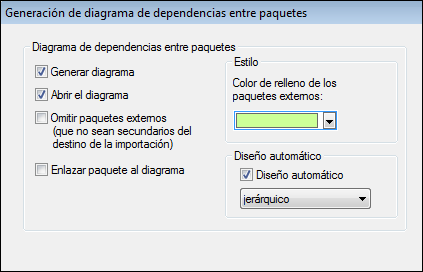

8.Seleccione las opciones de generación de diagramas que aparecen en la imagen siguiente y haga clic en Finalizar. Estas opciones afectan a los diagramas de paquetes que se generan automáticamente cuando se importa código.
![um_cs_import_06](./images/um_cs_import_06.png)

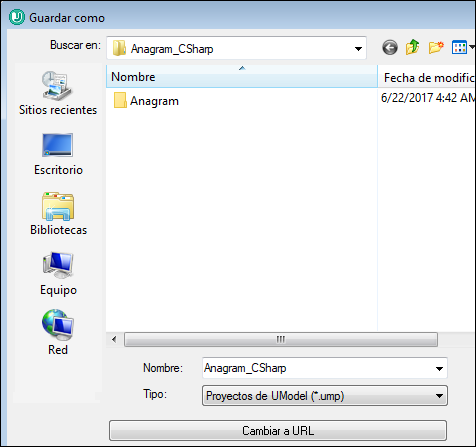

9.Introduzca un nombre, seleccione una carpeta de destino para el nuevo proyecto de UModel y haga clic en Guardar (este cuadro de diálogo muestra por defecto la carpeta donde está la solución que se está importando).
![um_cs_import_07](./images/um_cs_import_07.png)

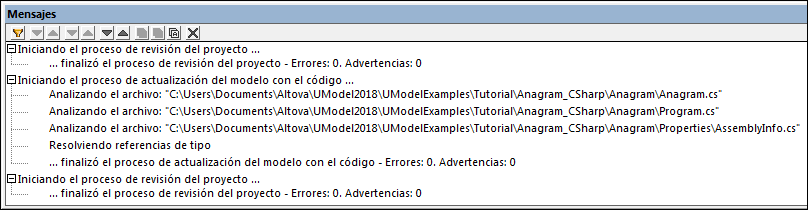

El progreso de la operación de ingeniería inversa aparece en la ventana Mensajes.
![um_cs_import_08](./images/um_cs_import_08.png)

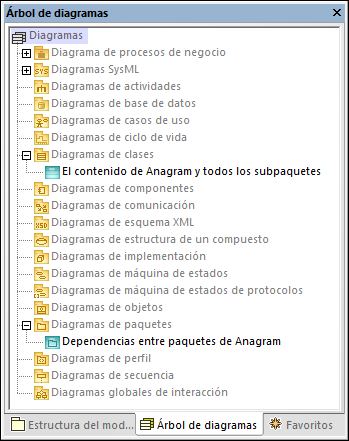

Cuando finaliza la importación de código, todos los diagramas generados se abren automáticamente (porque esta fue la opción seleccionada). Todos los diagramas generados aparecen en la ventana Árbol de diagramas:
![um_cs_import_09](./images/um_cs_import_09.png)

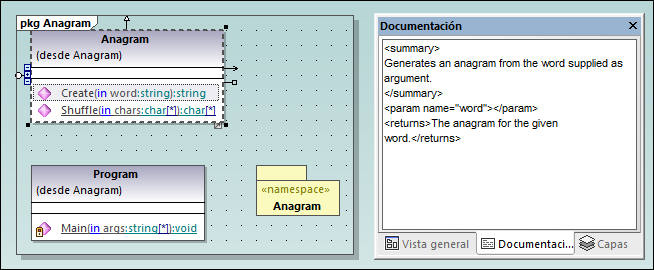

Como elegimos la opción de generar documentación a partir del código, la documentación importada aparece en la ventana Documentación cuando hacemos clic en la operación Create de la clase Anagram, por ejemplo.
![um_cs_import_10](./images/um_cs_import_10.png)
