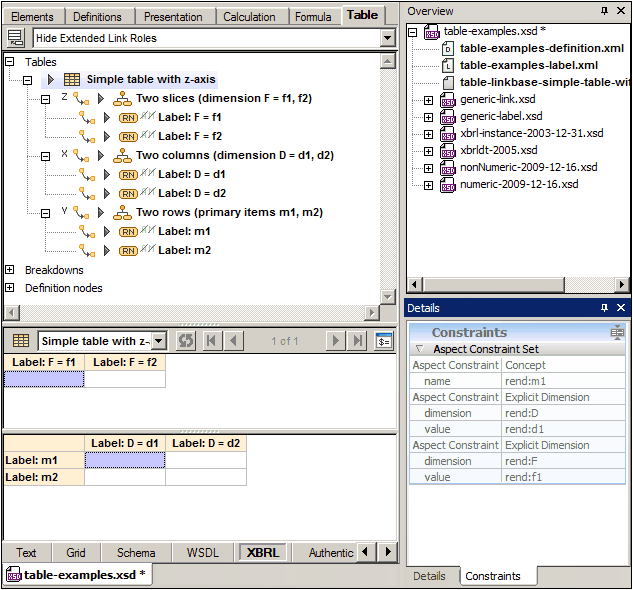

Wenn eine Tabellendefinition eine Z-Achse enthält, wird diese Achse als zweidimensionale Mehrfachtabelle interpretiert. Die Z-Achse wird in der Tabellenlayoutvorschau als separate Tabelle oberhalb der XY-Tabelle angezeigt (siehe Abbildung unten).

Click to expand/collapse

Wenn eine Tabellendefinition eine Z-Achse enthält, so sind in der Tabellenvorschau immer zwei Datenzellen aktiv (siehe Abbildung oben). Die Koordinaten für alle drei Achsen sind folgendermaßen definiert: die X- und Y-Koordinate in der XY-Tabelle und die Z-Koordinate in der Z-Tabelle. In der Abbildung oben sehen Sie dies.



Die Eigenschaften im Zusammenhang mit Achsen und Bearbeitungsfunktionen sind dieselben wie bei der X- und Y-Achse. Die Zellen-Constraints werden (mittels Tag-Selektoren, falls vorhanden) anhand der Achsen berechnet und in der Eingabehilfe "Details" auf dem Register "Constraints" angezeigt (siehe Abbildung oben).





Projektionen für mehrere Aufschlüsselungen

Mit einer einzigen Tabellenachse können mehrere unabhängige Aufschlüsselungen verknüpft sein. Der Mechanismus, wie mehrere Aufschlüsselungen zu einer einzigen "effektiven" Aufschlüsselung kombiniert werden, wird als Projektion bezeichnet. Die relative Vorrangigkeit mehrerer Aufschlüsselungen für eine einzige Achse wird durch das @order Attribut der einzelnen Aufschlüsselungen definiert. Die Aufschlüsselungen werden in Form von Baumstrukturen dargestellt. Für jedes Blatt der ersten Aufschlüsselung wird die gesamte zweite Aufschlüsselung angehängt. Dies setzt sich rekursiv weiter fort.

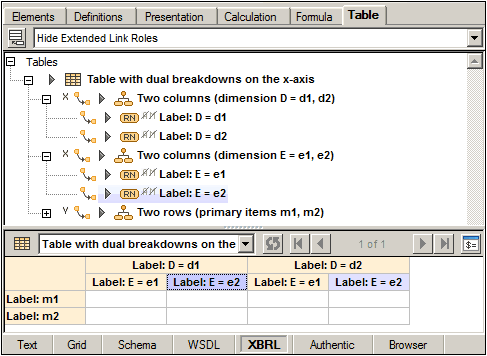

So sind z.B. in der Abbildung unten zwei Aufschlüsselungen für die X-Achse vorhanden: dimension D ist in der Vorrangigkeit höher gereiht als dimension E. Dadurch wird für jedes Blatt von dimension D (d1 und d2) die gesamte Baumstruktur von dimension E angehängt. Da die X-Achse Spalten generiert, bilden diese Aufschlüsselungen eine Projektion für die Spaltenstruktur der Tabelle. In der Abbildung unten sehen Sie dazu die Tabellenlayoutvorschau.

XBRLTableProjections
