Beziehungs-Nodes
Ein Concept oder Dimension-Beziehungs-Node wird zu einer Struktur bestehend aus Struktur-Nodes, die durch Concept-Netzwerke oder Explicit Dimension Members im DTS definiert sind, aufgelöst. Daher entspricht die Komponente in der Definitionsstruktur einem Zellenblock im Layout.

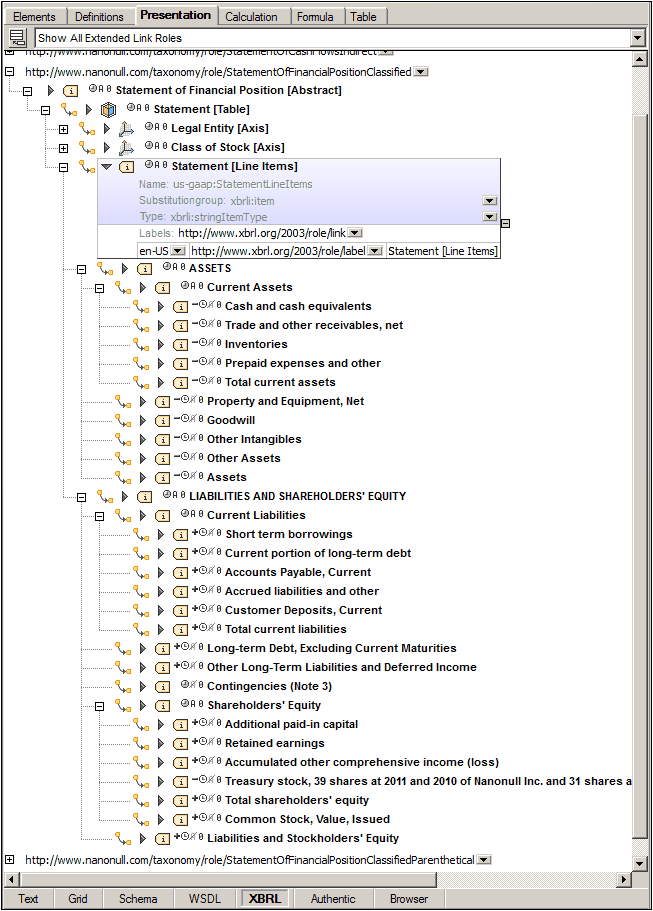

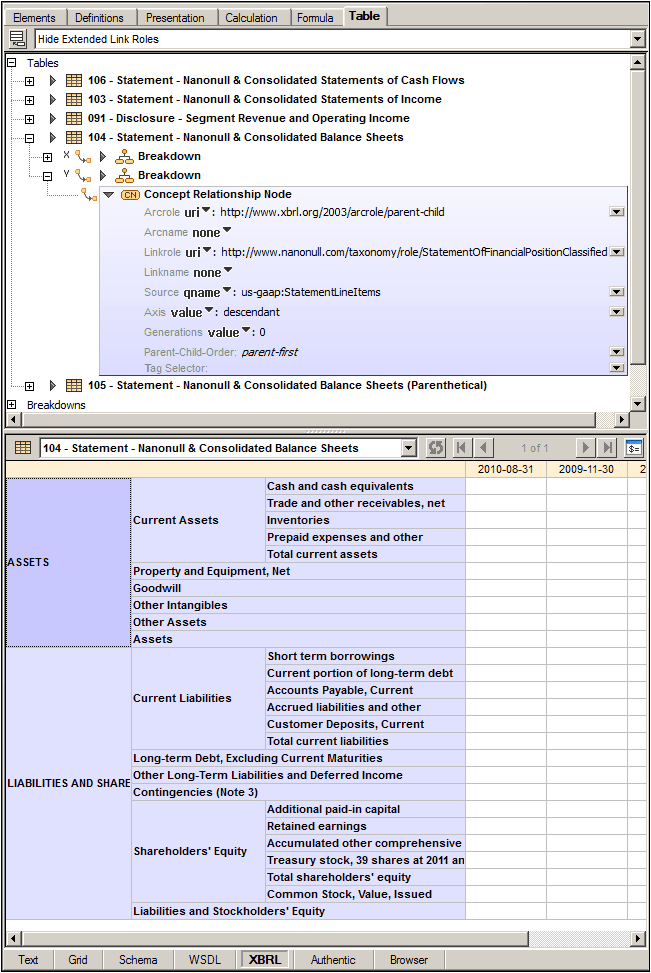

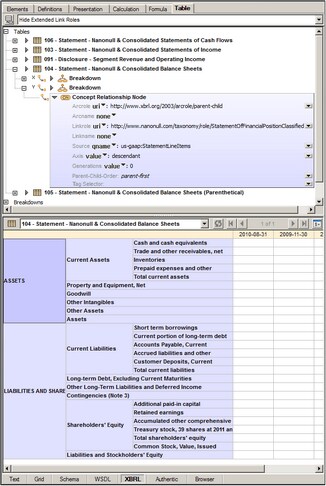

In der Abbildung auf der linken Seite sehen Sie eine Tabellendefinition, die einen Concept-Beziehungs-Node enthält. In der Abbildung auf der rechten Seite sehen Sie das dazugehörige Concept-Netzwerk, das in diesem Fall in der Presentation Linkbase definiert ist.
Ein Beziehungs-Node hat genau einen Aspect Constraint: Concept oder Explicit Dimension. Daher entspricht die Überschrift der einzelnen Layout-Zellen dem Concept Label (falls vorhanden) oder seinem qualifizierten Namen. In der Eingabehilfe "Details" sehen Sie auf dem Register "Details" die Eigenschaften des Beziehungs-Node, während Sie auf dem Register "Constraints" den/das durch die im Layout aktive Zelle definierte Aspect Constraint (Set) sehen.
