Erweiterte Diagrammeinstellungen
Dieser Abschnitt:
•Aufrufen der erweiterten Einstellungen
•Übersicht über die erweiterten Einstellungen
•Laden, Speichern, Zurücksetzen von Diagrammeinstellungen
Aufrufen der erweiterten Einstellungen

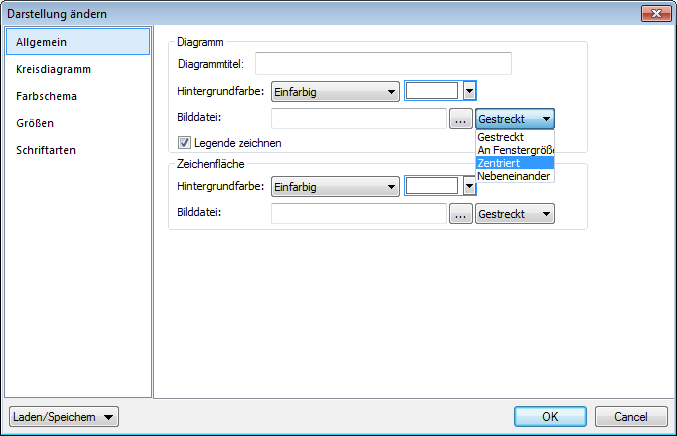

Die erweiterten Einstellungen eines Diagramms werden durch Klicken auf die Schaltfläche Alle Einstellungen in der Symbolleiste des Diagrammfensters aufgerufen. Daraufhin erscheint das Dialogfeld "Darstellung ändern" für den jeweiligen Diagrammtyp (In der Abbildung unten sehen Sie das Dialogfeld "Darstellung ändern" für ein Kreisdiagramm).
Übersicht über die erweiterten Einstellungen
Die erweiterten Einstellungen sind auf Registern gegliedert. Einige davon gelten für alle Diagrammtypen und einige für einen bestimmten Diagrammtyp.
Allgemeine Diagrammeinstellungen
Der Diagrammtitel (siehe Abbildung unten) ist mit dem Titel in den Grundeinstellungen (siehe oben) identisch und kann auch unter den erweiterten Einstellungen bearbeitet werden. Weitere Einstellungen in diesem Dialogfeld sind die Hintergrundfarbe des Diagramms und die Farbe und Hintergrundfarbe der Umrandung. Die Diagrammfläche in der Abbildung unten hat eine hellgrüne Hintergrundfarbe erhalten. Sie können als Hintergrundbild des Diagramms und/oder der Diagrammfläche auch eine Bilddatei verwenden. Dieses Bild kann auf den gesamten Bereich des Diagramms oder die gesamte Diagrammfläche gestreckt werden; es kann in der Größe auch an die Höhe oder Breite des Diagramms/der Diagrammfläche angepasst werden; es kann zentriert werden oder nebeneinander angezeigt werden. Die Legende enthält den Schlüssel zu den Farbcodes im Diagramm und kann ein- oder ausgeblendet werden.
|
Es stehen vier vordefinierte Farbschemen sowie ein benutzerdefiniertes Farbschema zur Verfügung. Sie können jedes dieser Farbschemen durch Hinzufügen und/oder Löschen von Farben in einem Schema anpassen. Das auf dem Register ausgewählte Farbschema wird im Diagramm verwendet.
|
Die Größe verschiedener Diagrammaspekte kann entweder in Form von Pixel oder in Form eines Prozentsatzes definiert werden.
|
Auf diesem Register können die Schriftarteigenschaften des Diagrammtitels und der Legende definiert werden. Die Größe kann als Prozentsatz der Diagrammgröße oder absolut in Form von Punkten angegeben werden.
|
Die Einstellungen können in einer XML-Datei gespeichert und aus einer XML-Datei mit der korrekten Struktur geladen werden. Um die Struktur zu sehen, speichern Sie die Einstellungen eines Diagramms und öffnen Sie anschließend die XML-Datei. Wenn Sie auf diese Schaltfläche klicken, haben Sie auch die Option, die Diagrammeinstellungen auf die Standardeinstellungen zurückzusetzen.
|
Typspezifische Diagrammeinstellungen
Einstellungen für: (i) den Winkel, von dem aus das erste Segment gezeichnet werden soll; (ii) die Richtung, in der die Segmente gezeichnet werden sollen; (iii) die Konturfarbe; (iv) ob die Farben hervorgehoben werden sollen (in 3-D-Kreisdiagrammen: ob Schlagschatten und transparente Flächen verwendet werden); (v) ob Beschriftungen angezeigt werden sollen und (vi) ob zu den Beschriftungen Werte und Prozentwerte hinzugefügt werden sollen und wie viele Dezimalstellen für die Prozentwerte angezeigt werden sollen.
|
Einstellungen für: (Allgemein) Wenn die X- und Y-Achse vertauscht werden, wird ein horizontales Balkendiagramm gezeichnet; (Balkendiagramm) Balkenkonturen und Schlagschatten (Schlagschatten nur bei 2-D-Balkendiagrammen); (X-Achse) Beschriftung und Farbe der X-Achse und vertikale Rasterlinien; (Y-Achse) Beschriftung und Farbe der Y-Achse, horizontale Rasterlinien, der anzuzeigende Wertebereich und die Skalenwerte auf der Y-Achse; (Z-Achse, nur 3-D) Beschriftung und Farbe der Z-Achse; (3D) die vertikale Neigung, die horizontale Drehung und die Breite der Ansicht.
|
Einstellungen für: (Allgemein) Vertauscht gezeichnete X- und Y-Achse; (Liniendiagramm) Inkludieren der Diagrammpunkte oder Ausblenden; (X-Achse) Beschriftung und Farbe der X-Achse und vertikale Rasterlinien; (Y-Achse) Beschriftung und Farbe der Y-Achse, horizontale Rasterlinien, den Bereich der anzuzeigenden Werte und die Skalenwerte auf der Y-Achse.
|
Einstellungen für: (i) den Winkel, bei dem das Tachometerdiagramm beginnt und den Pfeilwinkel der Skala; (ii) den Bereich der anzuzeigenden Werte; (iii) das Intervall und die Farbe der Skalenhaupt- und Zwischenwerte; (iv) die Farben der Scheibe, der Nadel und der Umrandung.
|
Die Transparenz von Flächen kann als ein Wert zwischen 0 (keine Transparenz) und 255 (maximale Transparenz) definiert werden. Bei Flächendiagrammen, bei denen es sich nicht um Stapelflächendiagrammen handelt, werden bei transparenten Flächen andere darunter liegenden Flächenbereiche sichtbar. Es können auch Konturen für die Flächen definiert werden.
|
Die Füllfarbe kann für die folgenden beiden Situationen definiert werden: (i) wenn der Wert des Schlusskurses höher ist als der Wert des Anfangskurses und (ii) wenn der Wert des Anfangskurses höher ist als der Wert des Schlusskurses. Im zweiten Fall steht auch die Farbe der Datenreihe als Option zur Verfügung. Die Farbe der Datenreihe wird im Dialogfeld "Darstellung ändern" auf dem Register "Farbschema" definiert.
|
Laden, Speichern, Zurücksetzen von Diagrammeinstellungen
Diagrammeinstellungen, die nicht den Standardeinstellungen entsprechen, können in einer XML-Datei gespeichert werden. Diese Einstellungen können später als die Einstellungen eines Diagramms geladen werden, wodurch Sie Zeit sparen können. Wenn Sie auf die Schaltfläche Laden/Speichern klicken (siehe erste Abbildung in diesem Abschnitt), stehen die folgenden Optionen zur Verfügung:
•Auf Standardeinstellungen setzen: Verwirft alle Änderungen an den Einstellungen und stellt die Standardeinstellungen wieder her. Bitte beachten Sie, dass dadurch der Standard in allen Abschnitten des Dialogfelds wiederhergestellt wird und nicht nur im gerade angezeigten Abschnitt!
•Aus Datei laden: Ermöglicht das Importieren von bereits in einer XML-Datei gespeicherten Einstellungen (siehe nächster Befehl). Zeigt das Windows-Dialogfeld Öffnen an, in dem Sie eine Datei auswählen und früher gespeicherte Einstellungen importieren können.
•In Datei speichern: Öffnet das Windows Dialogfeld Speichern unter, in dem Sie einen Dateinamen und Pfad angeben können, unter dem die Einstellungen gespeichert werden sollen. Die von den Standardeinstellungen abweichenden Einstellunghen werden in der Datei gespeichert.
