In diesem Tutorialabschnitt wird gezeigt, wie Sie ein Use Case-Diagramm erstellen. Dabei werden Sie mit den Basisfunktionalitäten der Benutzeroberfläche von UModel vertraut gemacht. Es werden die folgenden Aufgaben erläutert:

•Hinzufügen eines neuen Pakets zum Projekt

•Hinzufügen eines neuen Use Case-Diagramms zum Projekt

•Hinzufügen von Case-Elemente zum Diagramm und Definieren der Abhängigkeiten zwischen den Elementen

•Ausrichten und Anpassen der Elemente im Diagramm

•Ändern des Stil von Diagrammen in einem UModel-Projekt

Um fortzufahren, starten Sie UModel und öffnen Sie das Projekt BankView-start.ump (siehe auch Öffnen des Tutorial-Projekts).

Hinzufügen eines neues Pakets zu einem Projekt

Wie Sie bereits aus UML wissen, ist ein Paket ein Behälter für Klassen und andere UML-Elemente, sie z.B. Use Cases. Beginnen wir also, indem wir ein Paket erstellen, in dem ein neues Use Case-Diagramm gespeichert wird. Beachten Sie, dass es in UModel nicht unbedingt notwendig ist, dass sich ein bestimmtes Diagramm in einem bestimmten Paket befindet; Aus Gründen der Übersichtlichkeit und Einheitlichkeit empfiehlt es sich jedoch, Diagramme in Paketen zu organisieren.

Hinzufügen eines Use Case-Diagramms zu einem Paket

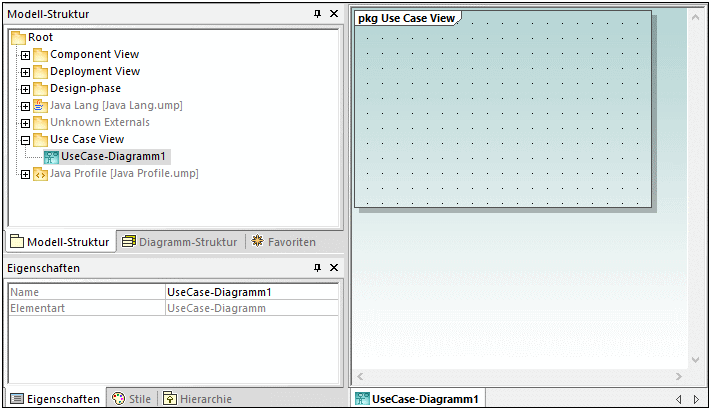

Dem Paket wurde nun im Fenster Modell-Struktur ein Use Case-Diagramm hinzugefügt und es wurde ein neues Diagramm-Fenster angelegt, das automatisch einen Standardnamen erhielt.

Hinzufügen von Use Case-Elementen zum Use Case-Diagramm

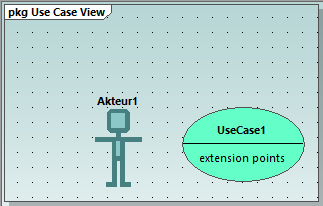

2.	Klicken Sie auf das Use Case-Symbol in der Symbolleiste und dann in das Diagrammfenster, um das Element einzufügen. Es wird ein Element "UseCase1" eingefügt. Beachten Sie, dass das Element und sein Name aktuell ausgewählt sind und dass seine Eigenschaften im Fenster Eigenschaften angezeigt werden.

Anmerkung: Durch Drücken von Strg + Eingabetaste können Sie einen mehrzeiligen Use Case-Namen erstellen.

Bearbeiten von UModel Elementen: Ziehpunkte und Bereiche

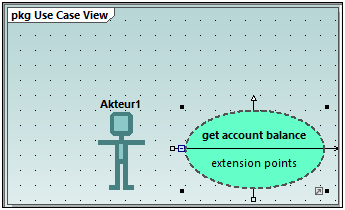

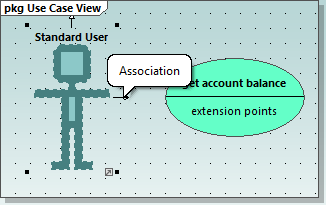

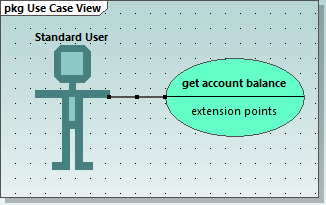

Wenn ein Element in der Diagrammanzeige ausgewählt ist, werden verschiedene Ziehpunkte und andere Elemente zum Bearbeiten angezeigt. Ziehpunkte dienen zum Erstellen von Beziehungen zwischen Elementen oder zum Anzeigen bzw. Ausblenden bestimmter Bereiche des Elements, wie unten gezeigt.

Der Bereich "extension points" wird nun ausgeblendet.

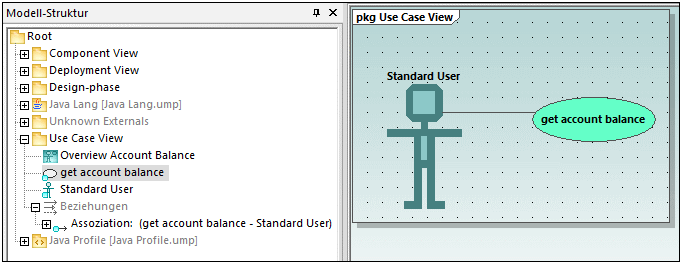

Ein blauer Punkt neben einem Elementsymbol im Fenster "Modell-Struktur" bedeutet, dass das Element im dem aktuellen Diagrammfenster sichtbar ist. So sehen Sie etwa in der Abbildung unten drei Elemente im Diagramm. Diese drei Elemente sind in der Modell-Struktur mit einem blauen Punkt gekennzeichnet:

Wenn Sie die Größe des Akteurs anpassen, wird auch das Textfeld angepasst, das auch mehrere Zeilen enthalten kann. Mit Strg + Eingabetaste wird eine Zeilenschaltung in den Text eingefügt.

So stellen Sie das Use Case-Diagramm fertig:

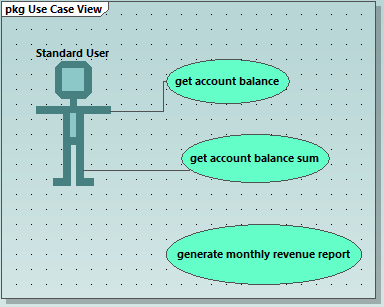

1.	Klicken Sie in der Symbolleiste auf das Use Case-Symbol und halten Sie gleichzeitig die Strg-Taste gedrückt.

So erstellen Sie eine "include"-Abhängigkeit zwischen Use Cases (und somit einen untergeordneten Use Case)

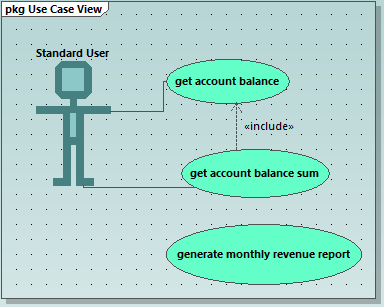

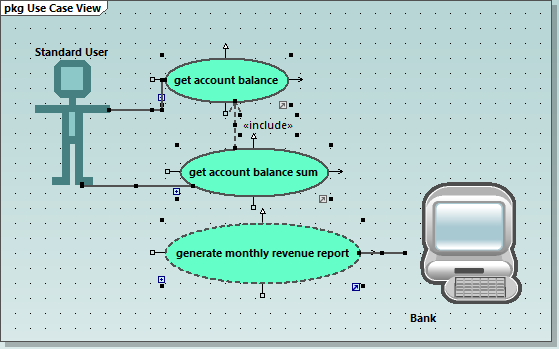

•Klicken Sie auf den Include-Ziehpunkt der "get account balance sum" Use Case-Ellipse (unter der Ellipse) und ziehen Sie die Abhängigkeit auf "get account balance". Es wird eine "include"-Abhängigkeit erstellt und auf dem strichlierten Pfeil wird das include-Stereotyp angezeigt.

Einfügen von benutzerdefinierten Akteuren

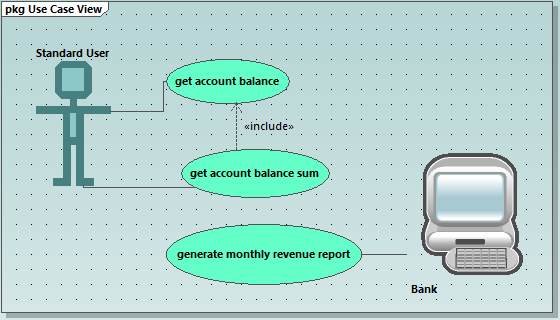

Beim Akteur im Use Case "generate monthly revenue report" handelt es sich nicht um eine Person, sondern um einen automatisierten Batch-Auftrag, der von einem Bankcomputer ausgeführt wird. In der Anleitung unten wird erläutert, wie Sie einen neuen Akteur zum Diagramm hinzufügen und ein benutzerdefiniertes Bild dafür verwenden.

1.	Fügen Sie mit Hilfe des Symbolleistensymbols Akteur einen Akteur in das Diagramm ein.

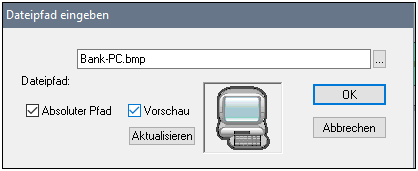

3.	Klicken Sie im Fenster "Eigenschaften" auf das Durchsuchen-Symbol neben dem Eintrag "Symboldateiname" und navigieren Sie zur Datei Bank-PC.bmp, die sich im selben Ordner wie das Projekt befindet.

6.	Klicken Sie in der Symbolleiste auf das Symbol Assoziation und ziehen Sie es vom Akteur "Bank" zum Use Case "generate monthly revenue report".

Dies ist eine alternative Methode zum Erstellen einer Assoziation.

Anmerkung: Die Hintergrundfarbe, mit der die Bitmap-Grafik transparent gemacht werden kann, hat die RGB-Werte 82.82.82.

Ausrichten und Anpassen der Größe von Diagrammelementen

Wenn Sie Komponenten in einem Diagramm mit der Maus ziehen, erscheinen Hilfslinien, an denen Sie ein Element an jedem anderen Element im Diagramm ausrichten können. Diese Option kann folgendermaßen aktiviert bzw. deaktiviert werden:

1.Klicken Sie im Menü Extras auf Optionen.

2.Klicken Sie auf das Register Ansicht.

3.Aktivieren Sie in der Gruppe Ausrichtung das Kontrollkästchen Hilfslinien aktivieren.

Sie können die Größe mehrerer Elemente auch folgendermaßen ausrichten und anpassen:

Beachten Sie, das die Umrandung des zuletzt markierten Use Case im Diagramm und im Übersichtsfenster strichliert angezeigt wird.

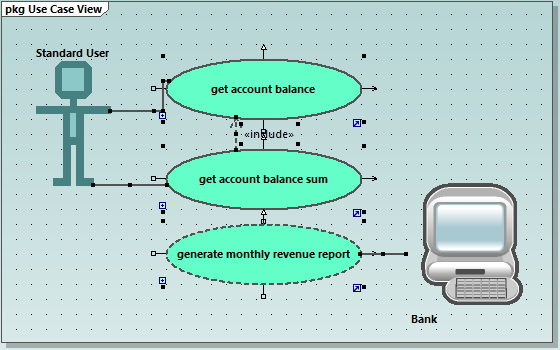

Alle Use Cases sind nun ausgewählt, wobei die unterste Ellipse die Basis für die folgenden Anpassungen bildet.

2.	Klicken Sie in der Symbolleiste auf das Symbol Größe angleichen .

3.	Klicken Sie auf das Symbol Horizontal zentrieren , um alle Ellipsen parallel auszurichten.

Ändern des Stils von Diagrammen in einem Projekt

Standardmäßig haben alle Diagramme des Tutorial-Projekts eine Hintergrunde mit Farbverlauf und es wird ein Hintergrundraster angezeigt. Das Aussehen von Diagrammen in einem Projekt kann konfiguriert werden. Um z.B. die Hintergrundfarbe aller Diagramme zu ändern, gehen Sie folgendermaßen vor:

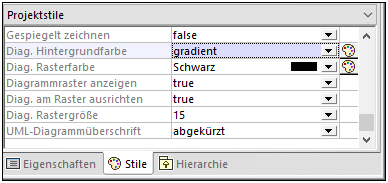

1.Klicken Sie im Fenster Eigenschaften auf Stile.

2.Finden Sie unter Projekstile die Einstellung Diag. Hintergrundfarbe.

3.Ändern Sie den Wert von "gradient" in eine Farbe Ihrer Wahl.

So aktivieren oder deaktivieren Sie das Diagrammhintergrundraster:

•Ändern Sie die Einstellung Diagrammraster anzeigen von "true" in "false". (Wenn ein Diagramm gerade offen ist, können Sie alternativ dazu auch auf die Symbolleisten-Schaltfläche Raster anzeigen klicken.)
