Überprüfen, wo und ob Elemente verwendet werden
Manchmal ist es beim Navigieren durch die Elemente in der Modell-Struktur hilfreich zu sehen, wo oder ob das Element in einem Modelldiagramm vorkommt. Um herauszufinden, wo Elemente verwendet werden, wählen Sie eine der folgenden Methoden:
•Klicken Sie mit der rechten Maustaste auf das Element im Fenster "Modell-Struktur" und wählen Sie den Befehl Element in allen Diagrammen anzeigen (oder, falls ein Diagramm bereits geöffnet ist, auf Element in aktivem Diagramm anzeigen).
Sie können auch im gesamten Projekt oder einzelnen Paketen nach Elementen suchen, die in keinem Diagramm verwendet werden.
So suchen Sie im gesamten Projekt nicht verwendete Elemente:
•Klicken Sie im Menü Projekt auf In keinem Diagramm verwendete Elemente auflisten.
So suchen Sie in einem bestimmten Paket nicht verwendete Elemente:
•Klicken Sie mit der rechten Maustaste auf das gewünschte Paket und wählen Sie den Befehl In keinem Diagramm verwendete Elemente auflisten.

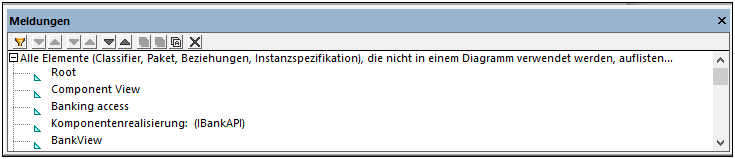

Daraufhin wird im Fenster "Meldungen" eine Liste nicht verwendeter Elemente angezeigt. Beachten Sie, dass die nicht verwendeten Elemente für das aktuell ausgewählte Paket und seine Unterpakete angezeigt werden. Objekte innerhalb von Klammern sind Elemente, die über Extras | Optionen | Register "Ansicht" als in der Liste der nicht verwendeten Elemente anzuzeigende Elemente konfiguriert wurden.
Klicken Sie im Fenster "Meldungen" auf den Elementnamen, um das Element in der Modell-Struktur zu finden.
